Dokumentation von Prozesselementen

Diese Funktion ist ausschließlich in der Edition Flowset Control Enterprise verfügbar.

Flowset Control kann die Dokumentation für einzelne BPMN-Elemente direkt auf dem Prozessdiagramm anzeigen. Wenn ein Prozessentwickler einem Element in der BPMN-XML einen Documentation-Eintrag hinzufügt, wird dieser Text für Operatoren und Analysten in Flowset Control zugänglich – ohne dass das Quellmodell geöffnet werden muss.

Dadurch lässt sich der Zweck einer Aufgabe, eines Gateways oder eines Ereignisses direkt im Kontext leicht nachvollziehen, während ein laufender Prozess überwacht oder analysiert wird.

Die Funktion ist auf den folgenden Seiten verfügbar:

Dokumentation von Elementen anzeigen

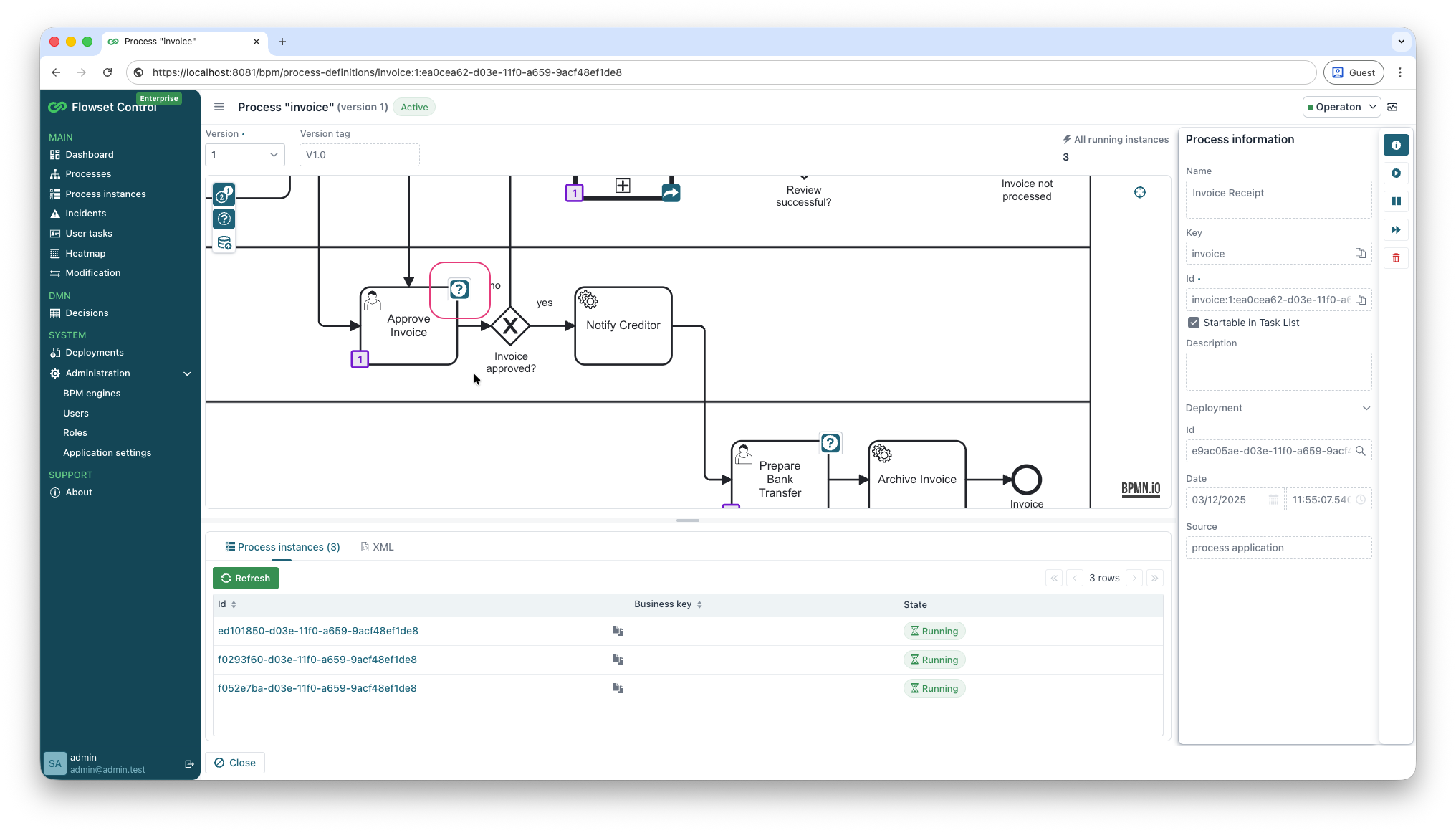

Elemente, denen eine Dokumentation zugeordnet ist, werden durch ein Fragezeichen-Symbol (?) gekennzeichnet, das auf dem Element im BPMN-Diagramm angezeigt wird.

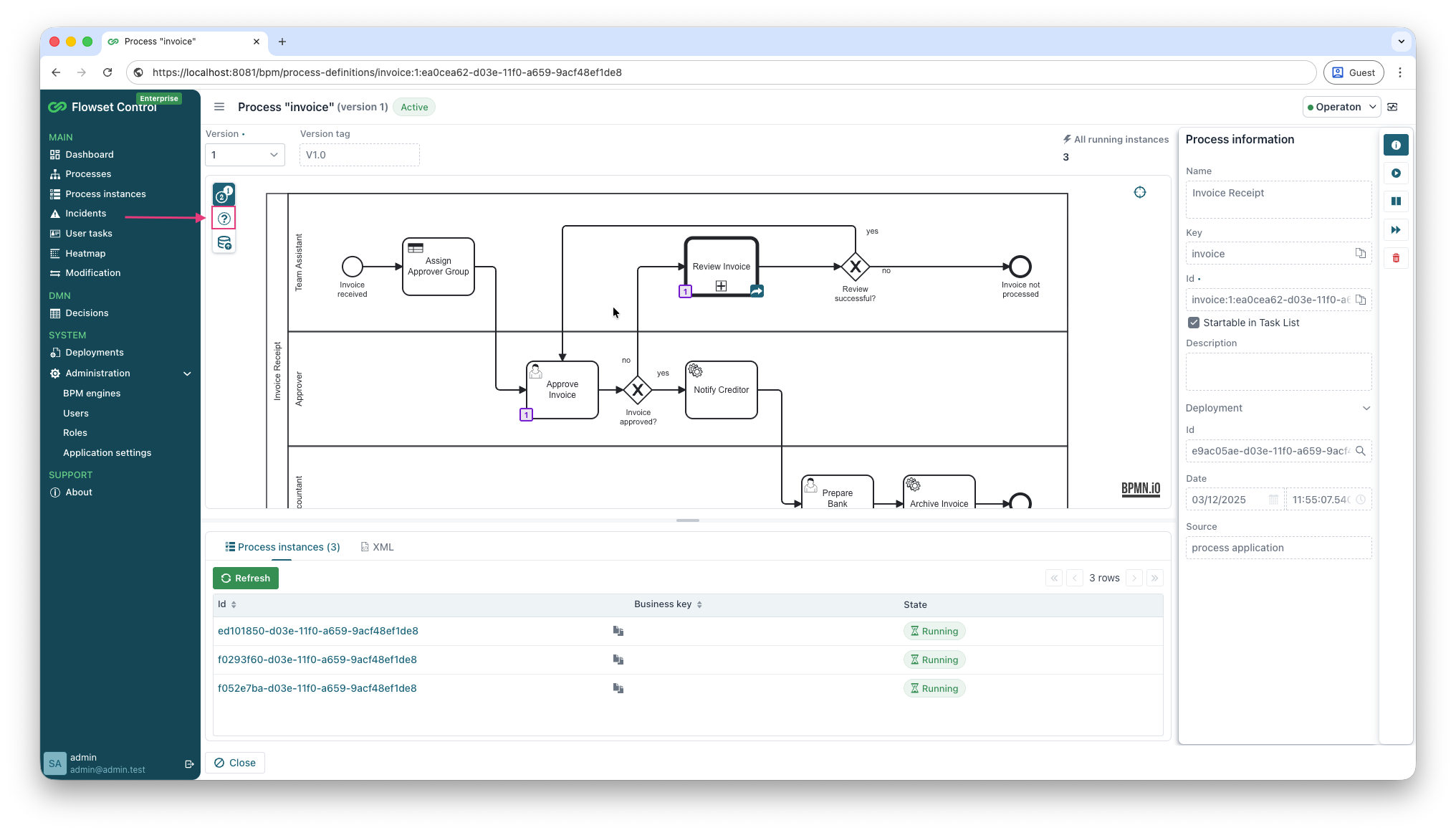

process documentation 1
process documentation 2

So zeigen Sie die Dokumentation für ein Element an:

  1. Navigieren Sie zu Processes oder Process Instances.

  2. Wählen Sie den gewünschten Prozess aus und öffnen Sie sein Diagramm.

  3. Klicken Sie auf das Symbol ? auf einem beliebigen BPMN-Element, dem eine Dokumentation zugeordnet ist.

  4. Der Dialog Element documentation wird geöffnet.

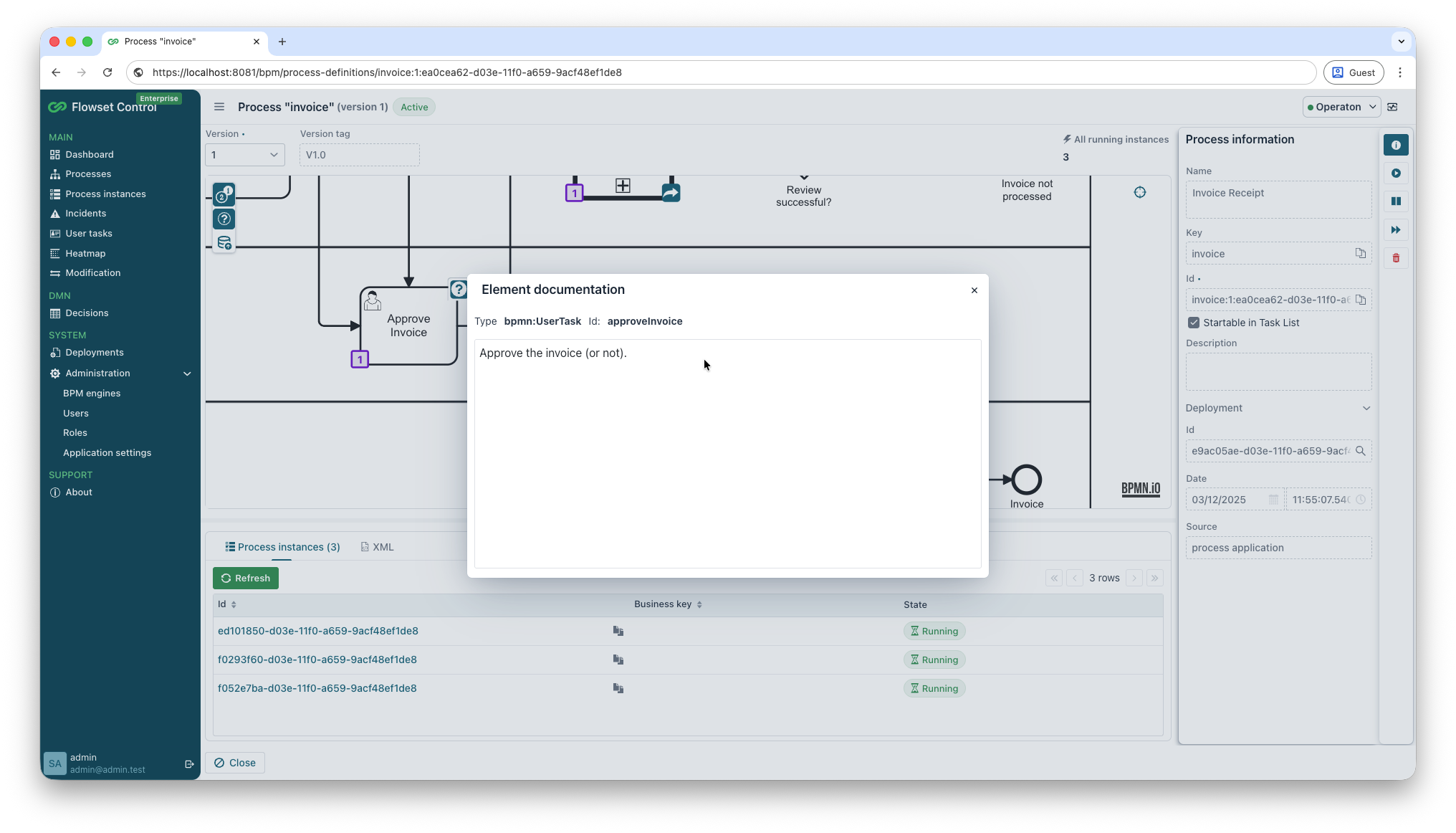

    process documentation 3

Der Dialog zeigt Folgendes an:

  • Type – der BPMN-Elementtyp (z. B. bpmn:UserTask, bpmn:ServiceTask).

  • Id – der eindeutige Bezeichner des Elements, wie in der BPMN-XML definiert.

  • Documentation text – die vom Prozessentwickler verfasste Beschreibung.

Dokumentation in der BPMN-XML

Die Dokumentation von Elementen wird in der BPMN-Quelle über das Standard-Tag <documentation> innerhalb eines beliebigen Flow-Elements definiert:

<bpmn:userTask id="approveInvoice" name="Approve Invoice">
  <bpmn:documentation>Approve the invoice (or not).</bpmn:documentation>
  ...
</bpmn:userTask>

Flowset Control liest diesen Wert automatisch aus, wenn der Prozess bereitgestellt wird – eine zusätzliche Konfiguration ist nicht erforderlich.

Dokumentation kann jedem BPMN-Element hinzugefügt werden, das dies unterstützt: Aufgaben, Gateways, Ereignisse, Sub-Prozesse und Sequenzflüsse.
