Transaktionsgrenzen

Diese Funktion ist ausschließlich in der Edition Flowset Control Enterprise verfügbar.

Die Visualisierung von Transaktionsgrenzen ist eine visuelle Hervorhebung der Commit-Punkte und Wartezustände der BPM-Engine. Die Funktion hilft dabei:

  • zu verstehen, an welcher Stelle der Prozess seinen Zustand speichert;

  • zu erkennen, an welcher Stelle neue Transaktionen erstellt werden;

  • die Korrektheit asynchroner Fortsetzungen zu analysieren;

  • Wiederholungsrisiken und potenzielle Engpässe zu identifizieren.

Die Funktion ist auf den folgenden Seiten verfügbar:

So aktivieren Sie die Anzeige

  1. Navigieren Sie zu Processes oder Process Instances.

  2. Wählen Sie den gewünschten Prozess aus.

  3. Öffnen Sie das Diagramm.

  4. Aktivieren Sie Transaction Boundary Display.

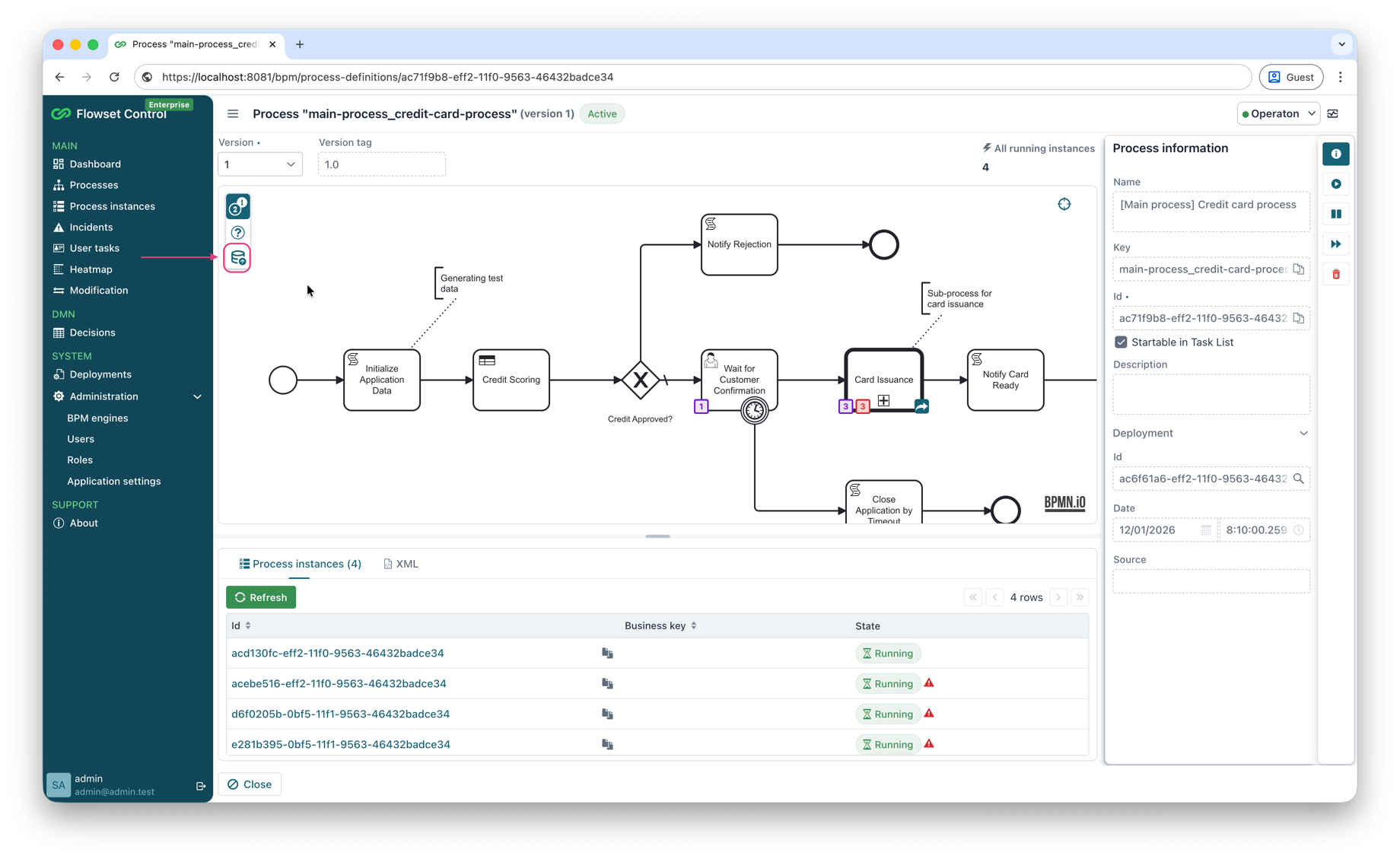

    transaction 1

Die Transaktionsgrenzen werden direkt auf dem BPMN-Diagramm angezeigt.

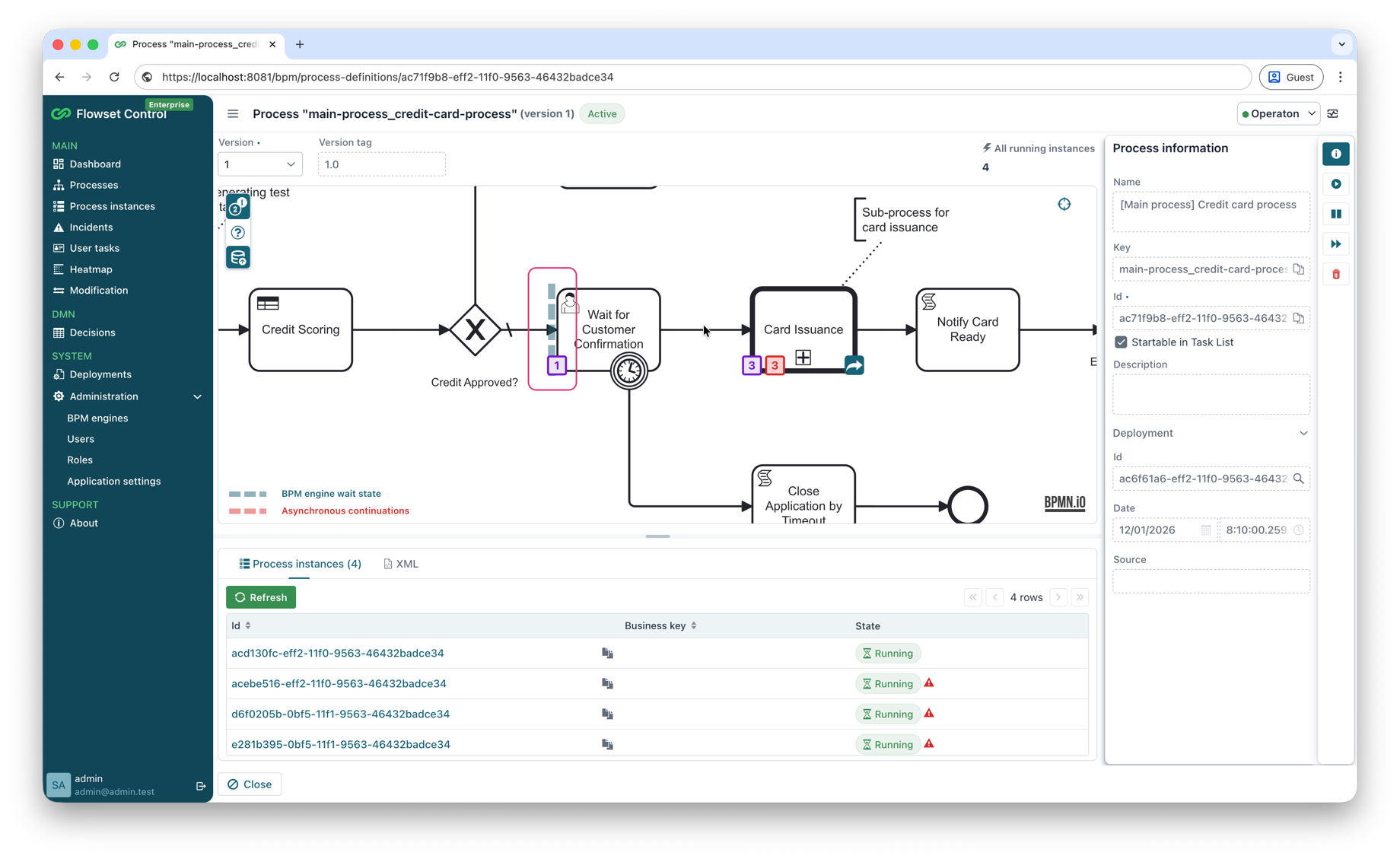

transaction 2

Diagrammlegende

Für die Anzeige werden zwei Arten gestrichelter Linien verwendet:

transaction 2

  • Blaue gestrichelte Linien – Transaktions-Commits, die von der BPM-Engine standardmäßig ausgeführt werden.

  • Rote gestrichelte Linien – Commits, die von einem Entwickler während der Prozessmodellierung definiert wurden.

Wartezustand der BPM-Engine

Gekennzeichnet durch blaue Markierungen an den ein- oder ausgehenden Flüssen eines Elements.

  • Markiert den Punkt, an dem der Prozess seinen Zustand speichert und in einen Wartemodus übergeht.

  • Nach diesem Punkt wird die Ausführung innerhalb einer neuen Transaktion fortgesetzt.

  • Entspricht üblicherweise:

    • Service Task (External);

    • Receive Task;

    • User Task;

    • Message Catch Event;

    • Timer Event;

    • Signal Event;

    • Event Based Gateway;

Asynchrone Fortsetzungen (Async Before/After)

Gekennzeichnet durch rote gestrichelte Markierungen an den Grenzen eines Elements.

  • Signalisieren, dass vor (async before) oder nach (async after) der Ausführung einer Aktivität eine separate Transaktion erstellt wird.

  • Ermöglichen die Isolierung der Ausführung einer Aktivität.

  • Werden verwendet, um die Fehlertoleranz und die Handhabbarkeit des Prozesses zu verbessern.

Hinweise und Empfehlungen

  • Wenn ein Element als Wartezustand markiert ist, beginnt seine Ausführung immer in einer neuen Transaktion.

  • Asynchrone Fortsetzungen sind nützlich, um lange synchrone Abschnitte „aufzubrechen“.

  • Zu viele Transaktionsgrenzen können zu einem erhöhten transaktionalen Mehraufwand führen.
