Senden einer Message
|
Diese Funktion ist ausschließlich in der Edition Flowset Control Enterprise verfügbar. |
Mit Flowset Control können Sie eine Message direkt aus dem Prozessinstanz-Diagramm an eine verbundene BPM-Engine senden.
Dies ist nützlich, wenn ein Prozess auf ein externes Ereignis wartet und ein Administrator die Ausführung fortsetzen muss, ohne die REST-API manuell über Postman oder curl aufzurufen.
Eine Message kann verwendet werden, um die Ausführung eines Prozesses fortzusetzen, der an einem Intermediate Message Catch Event oder einem Boundary Message Event wartet. Wenn ein Prozess durch ein Message Start Event gestartet wird, kann die Message auch eine neue Prozessinstanz erzeugen.
Wann eine Message zu verwenden ist
Verwenden Sie eine Message, wenn ein Ereignis an eine bestimmte Prozessinstanz oder einen bestimmten Wartepunkt im Diagramm zugestellt werden muss. Beispielsweise kann ein Prozess auf eine Zahlung, eine Bestätigung von einem externen System oder ein manuelles betriebliches Ereignis warten.
Anders als eine Message ist ein Signal dazu gedacht, ein Ereignis an alle Prozesse zu senden, die auf das entsprechende Signal warten. Für Szenarien, in denen Sie "diese spezifische Prozessinstanz voranbringen" müssen, wird üblicherweise eine Message verwendet.
Senden einer Message aus dem Diagramm

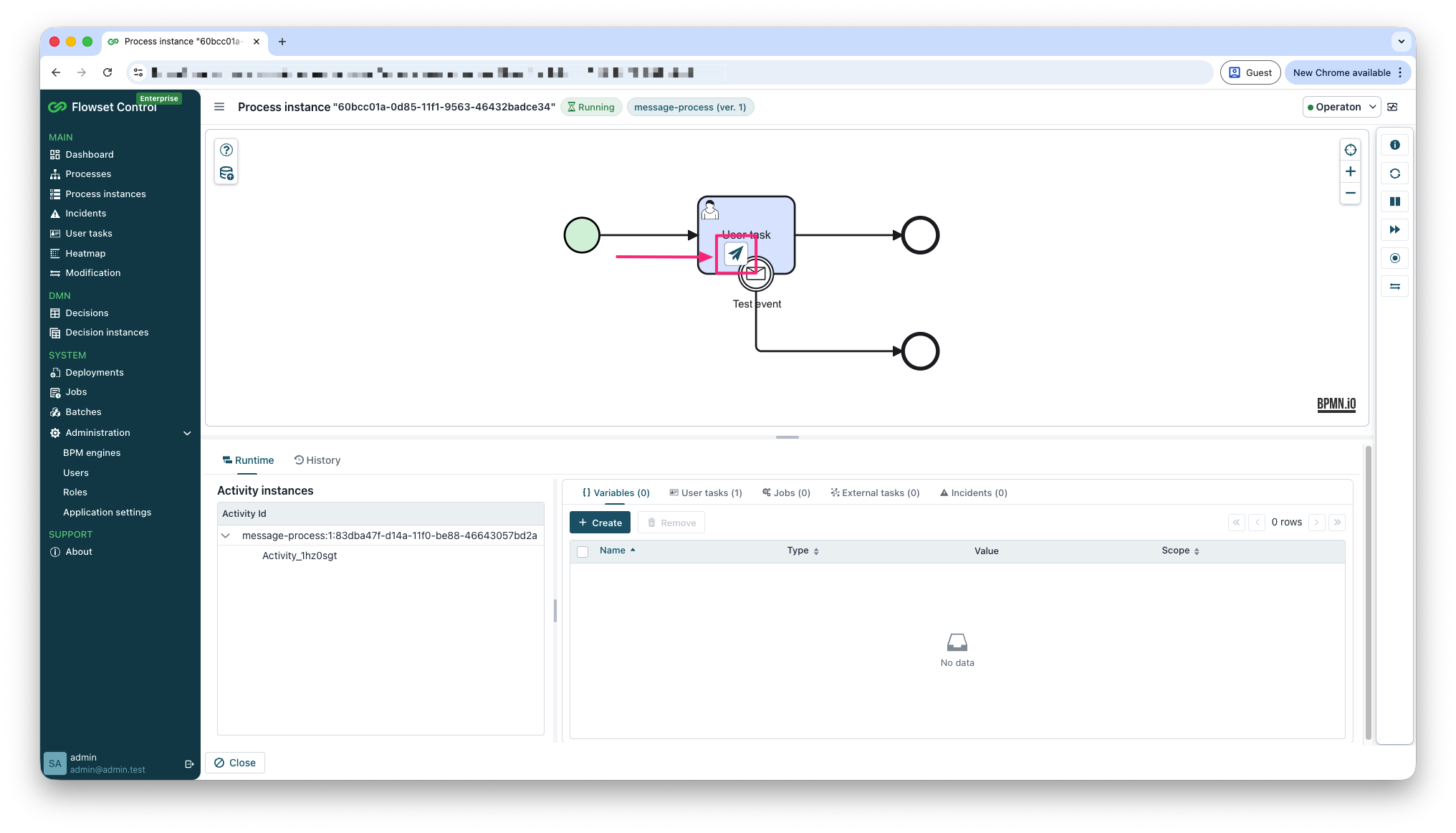

Wenn eine aktive Prozessinstanz auf eine Message wartet, zeigt Control neben dem Message Event im Diagramm ein Sende-Overlay an.
So senden Sie eine Message:
-
Öffnen Sie den Bildschirm Process instances.
-
Suchen Sie die gewünschte Prozessinstanz und klicken Sie auf View.
-
Suchen Sie im Diagramm das aktive Message Event.
-
Klicken Sie im Overlay auf das Symbol zum Senden der Message.
-

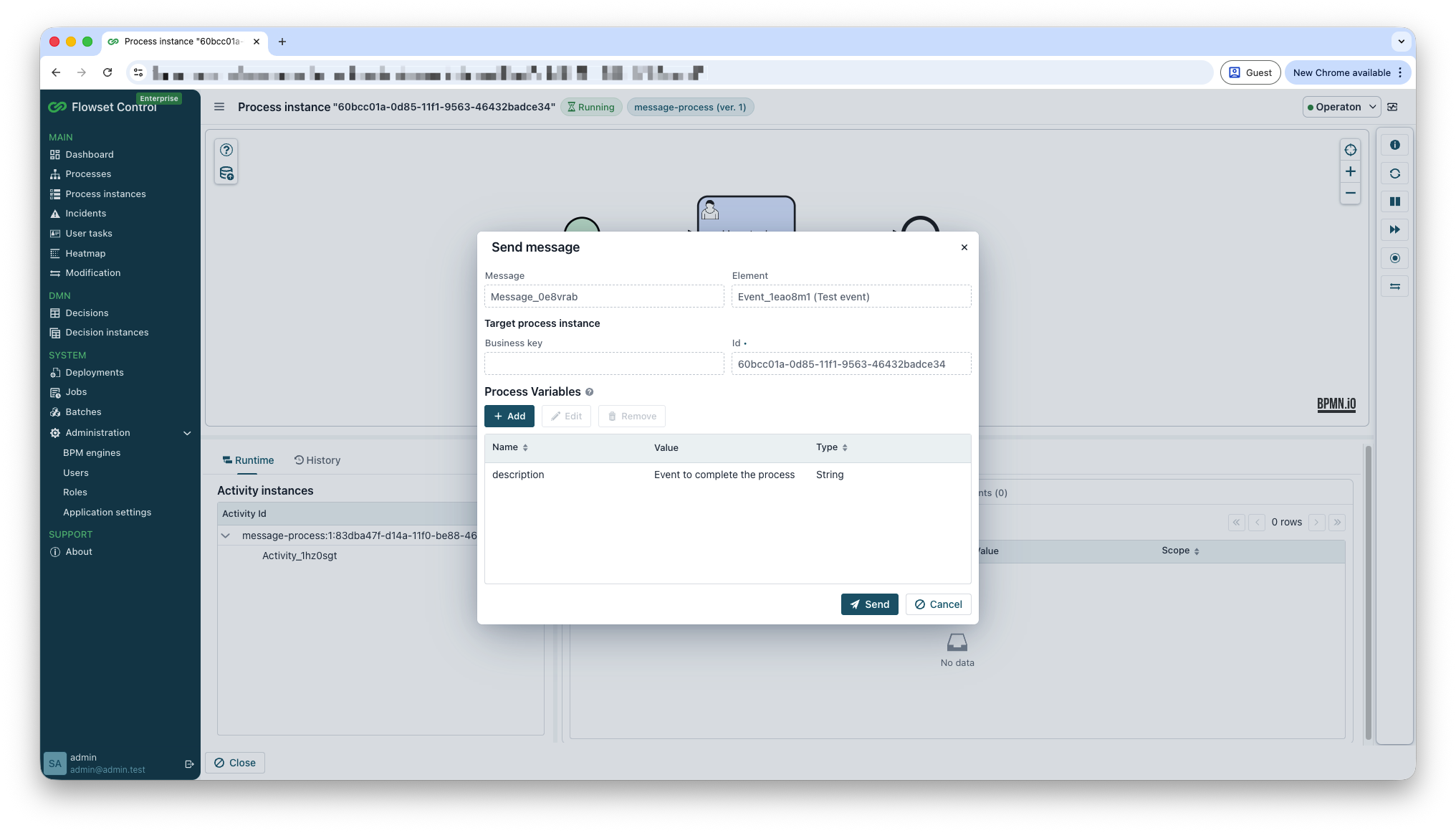

Prüfen Sie im Dialog Send message die Parameter der Message.
-

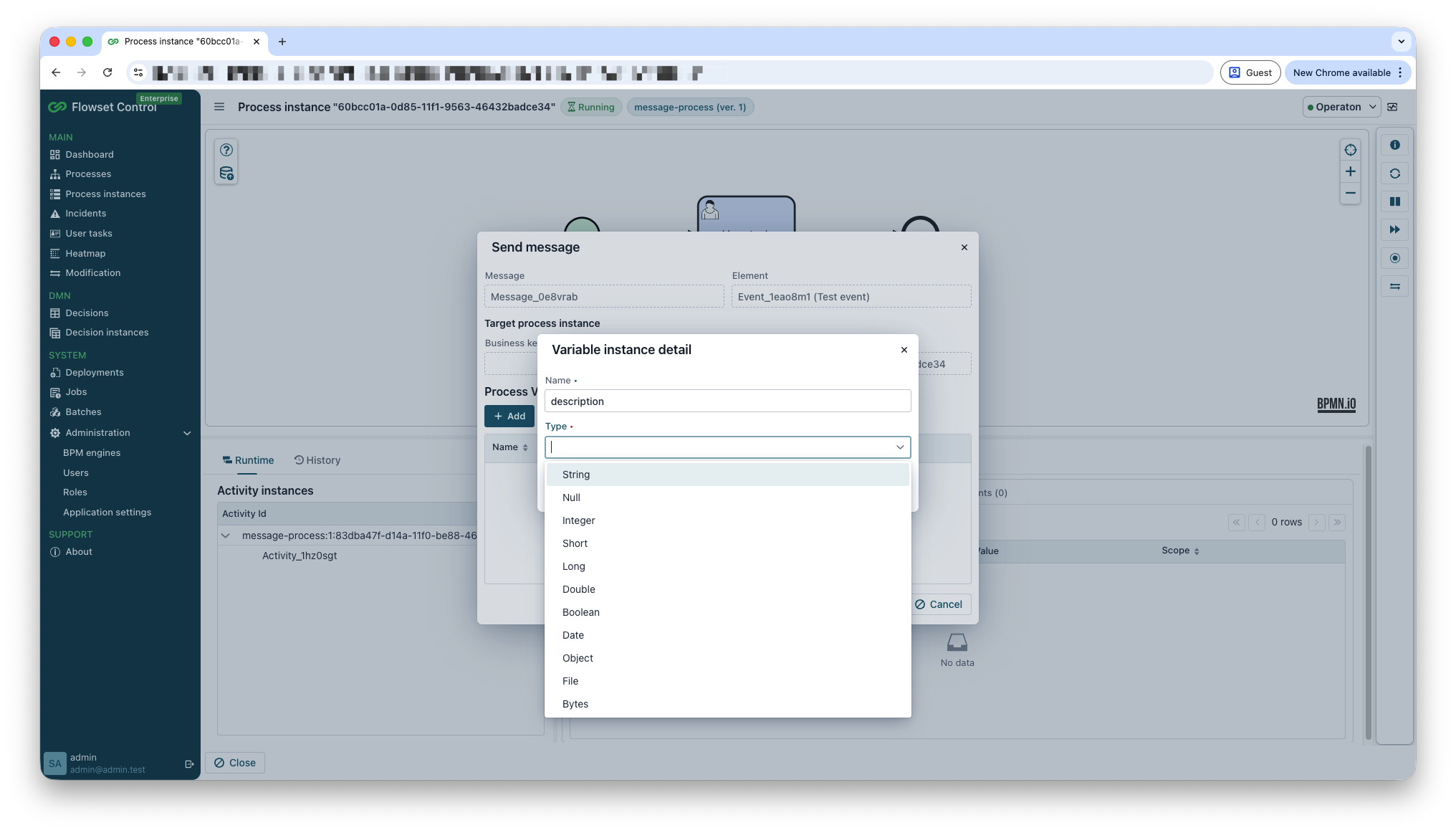

Fügen Sie bei Bedarf Variablen zur Tabelle Process Variables hinzu.
-
Klicken Sie auf Send.

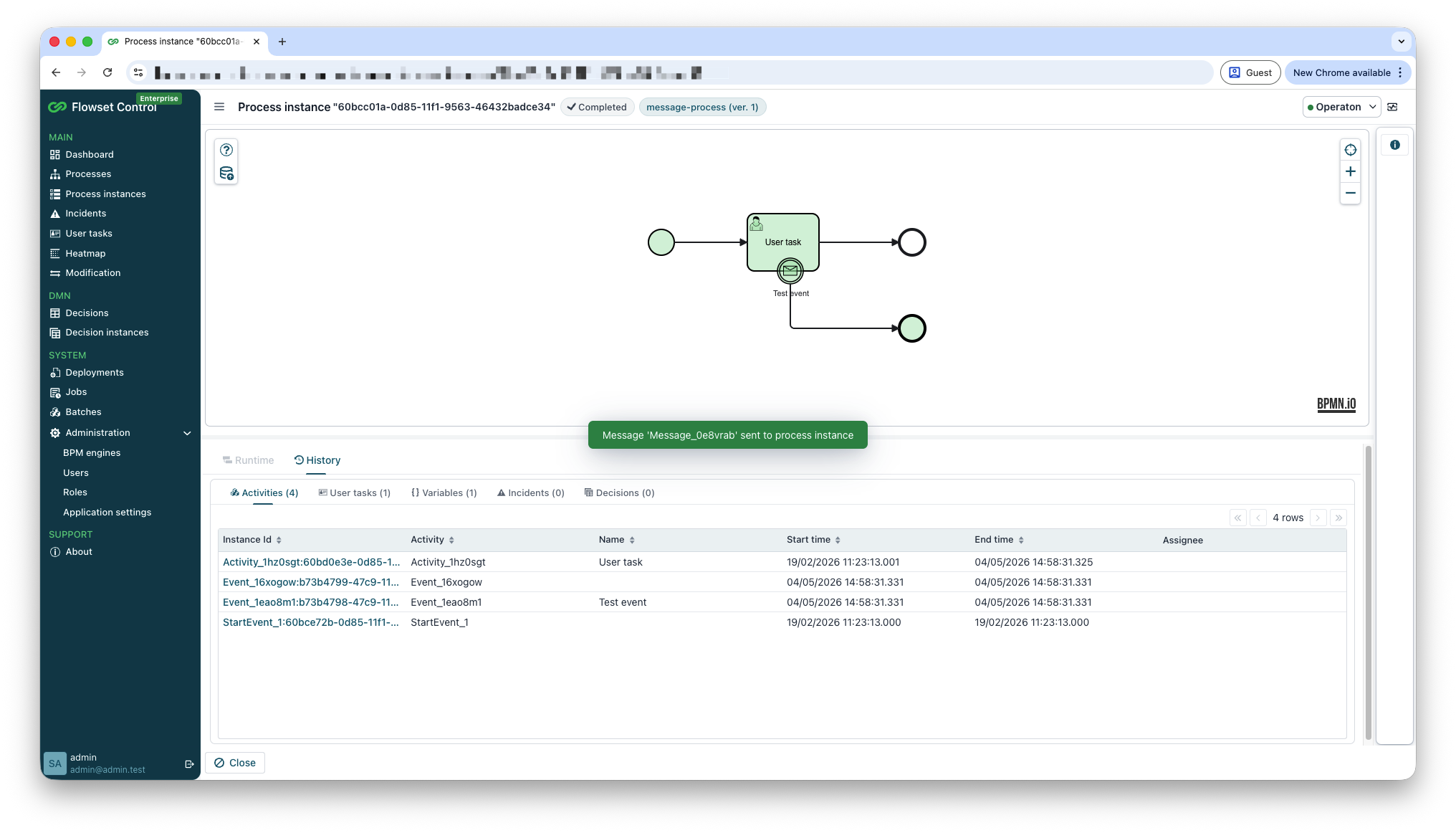

Nachdem die Message erfolgreich gesendet wurde, zeigt Control eine Benachrichtigung an und aktualisiert den Zustand der Prozessinstanz.
Dialogfelder
| Feld | Beschreibung |
|---|---|
Message |
Der Name der Message, die an die Engine gesendet wird. Control füllt diesen Wert aus dem ausgewählten Message Event. |
Element |
Das BPMN-Element, aus dem der Dialog geöffnet wurde. Dieses Feld hilft Ihnen zu überprüfen, dass die Message an die richtige Stelle im Diagramm gesendet wird. |
Business key |
Der Business Key der Ziel-Prozessinstanz, sofern gesetzt. Der Business Key kann verwendet werden, um den gewünschten Prozess zu finden und zu überprüfen. |
Id |
Der Bezeichner der Ziel-Prozessinstanz. Beim Senden aus dem Diagramm füllt Control den Bezeichner der aktuellen Instanz automatisch aus. |
Process Variables |
Variablen, die zusammen mit der Message an den Prozess übergeben werden. Variablen können vor dem Senden hinzugefügt, geändert oder entfernt werden. |
