Entscheidungen auswerten

Diese Funktion ist ausschließlich in der Edition Flowset Control Enterprise verfügbar.

Mit Flowset Control können Sie eine DMN-Entscheidungstabelle direkt über die Benutzeroberfläche auswerten, ohne einen BPM-Prozess zu starten.

Verwenden Sie diesen Modus, um Geschäftsregeln mit Beispieleingabedaten zu testen, das Produktionsverhalten zu validieren oder die Entscheidungslogik zu untersuchen, ohne einen technischen Prozess ausschließlich für die DMN-Ausführung zu erstellen.

Hintergrundinformationen zu DMN und FEEL-Ausdrücken finden Sie unter:

Öffnen des Auswertungsmodus

Sie können den Auswertungsmodus über die Liste DMN → Decisions oder über eine Entscheidungsdetailansicht öffnen.

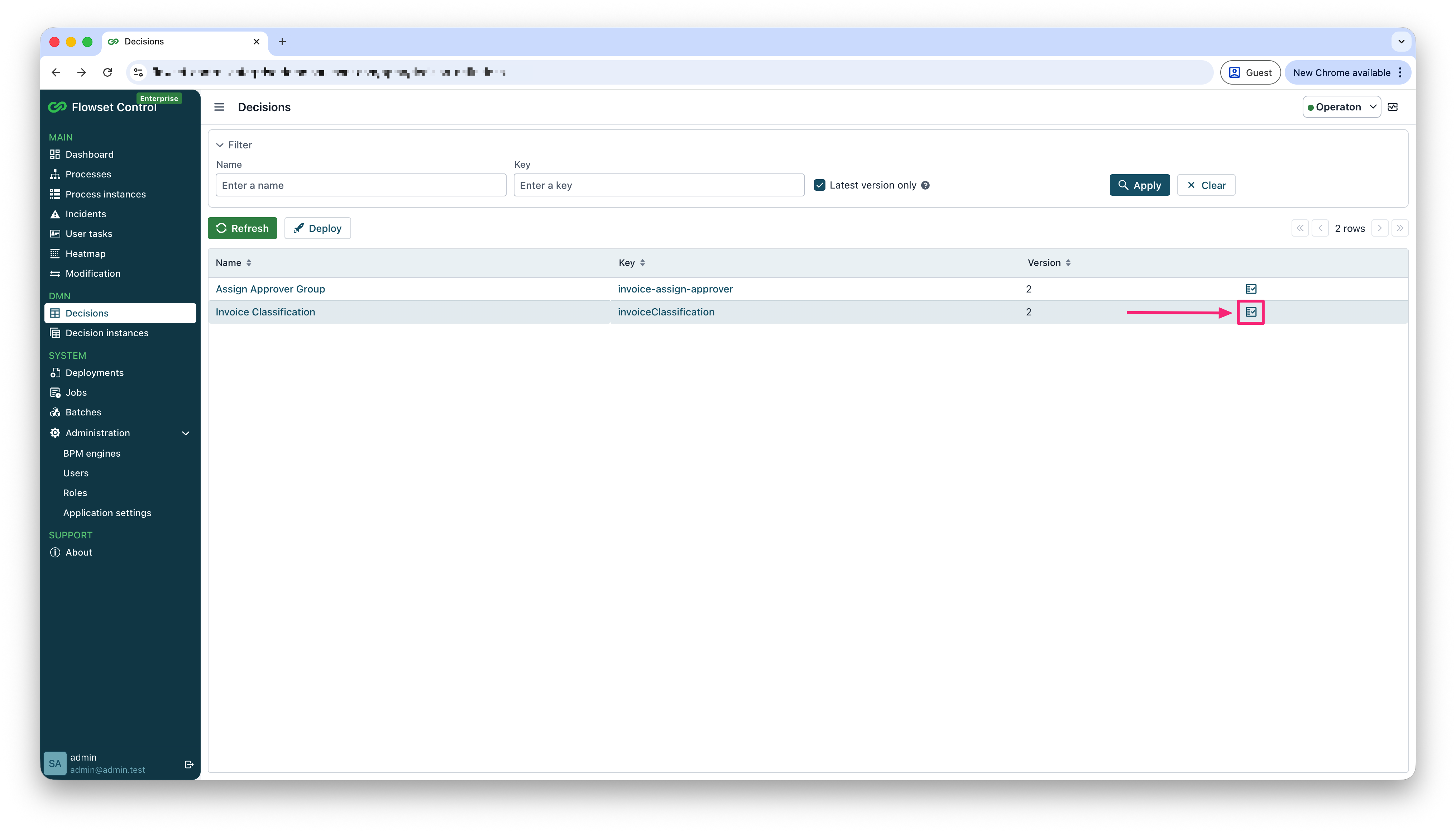

Klicken Sie in der Liste Decisions für die gewünschte Entscheidungsdefinition auf die Aktion Evaluate decision.

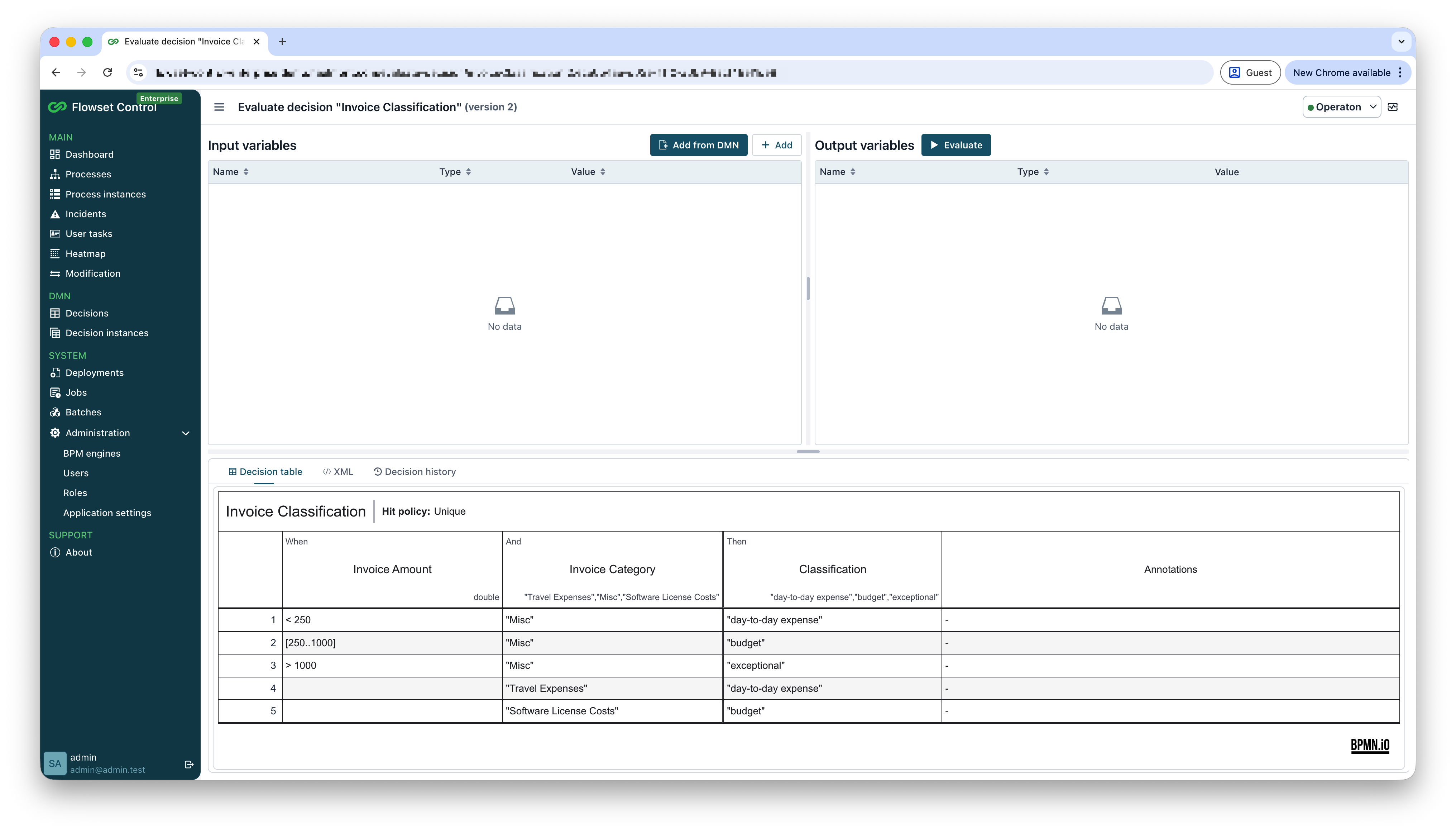

Flowset Control öffnet die Ansicht Evaluate decision für die ausgewählte Entscheidungsdefinition und -version.

Die Ansicht enthält:

Input variables - Variablen, die an die Entscheidungsauswertung übergeben werden.
Output variables - Werte, die von den übereinstimmenden Entscheidungsregeln zurückgegeben werden.
Decision table - gerenderte DMN-Tabelle zur visuellen Analyse.
XML - rohe DMN-XML-Definition.
Decision history - vorherige Entscheidungsinstanzen für die ausgewählte Entscheidungsdefinition.

Eingabevariablen

Fügen Sie vor der Auswertung die Variablen hinzu, die die Entscheidungstabelle erwartet.

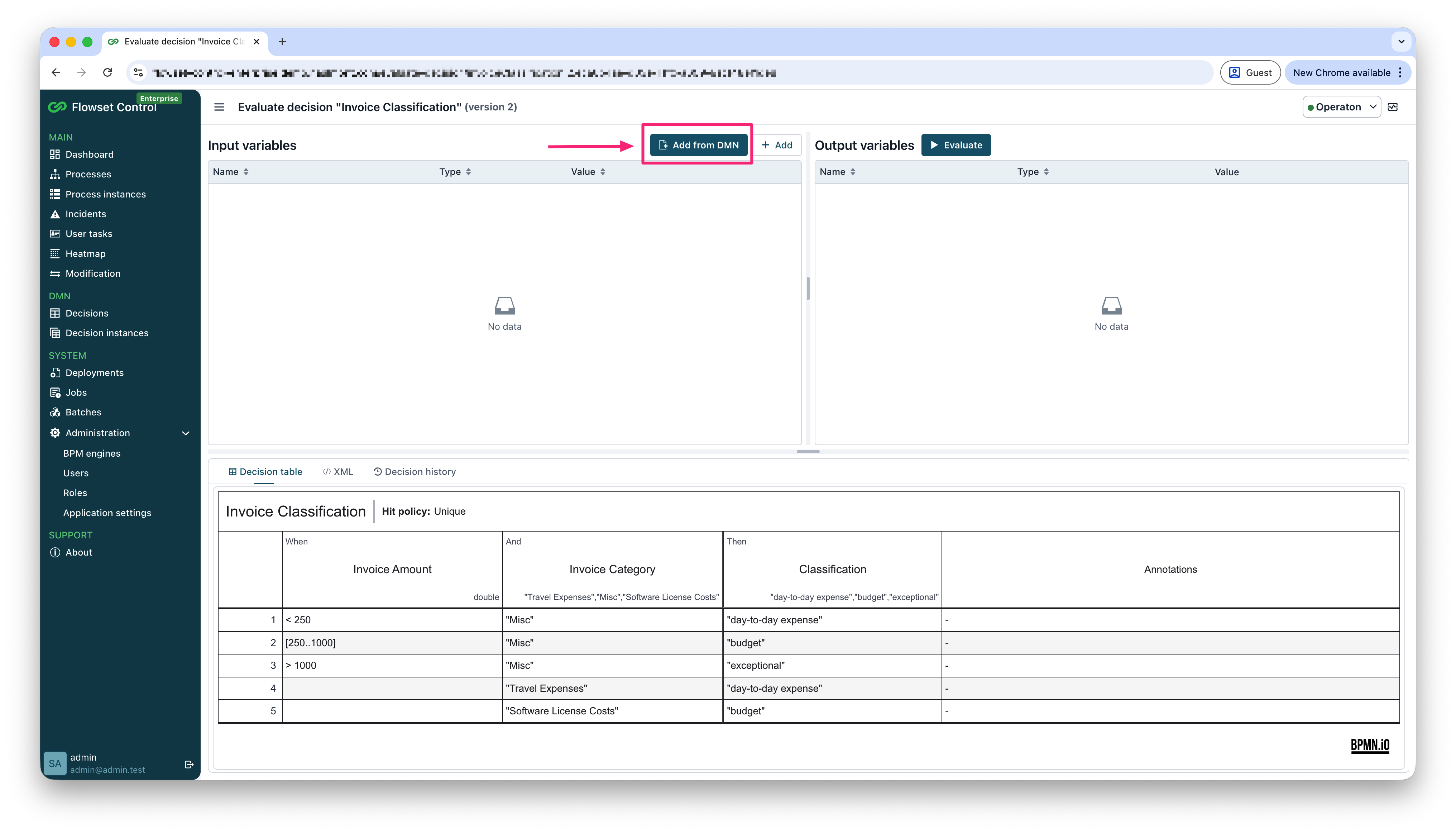

Sie können Variablen manuell mit Add hinzufügen oder Variablen aus der DMN-XML mit Add from DMN erkennen lassen.

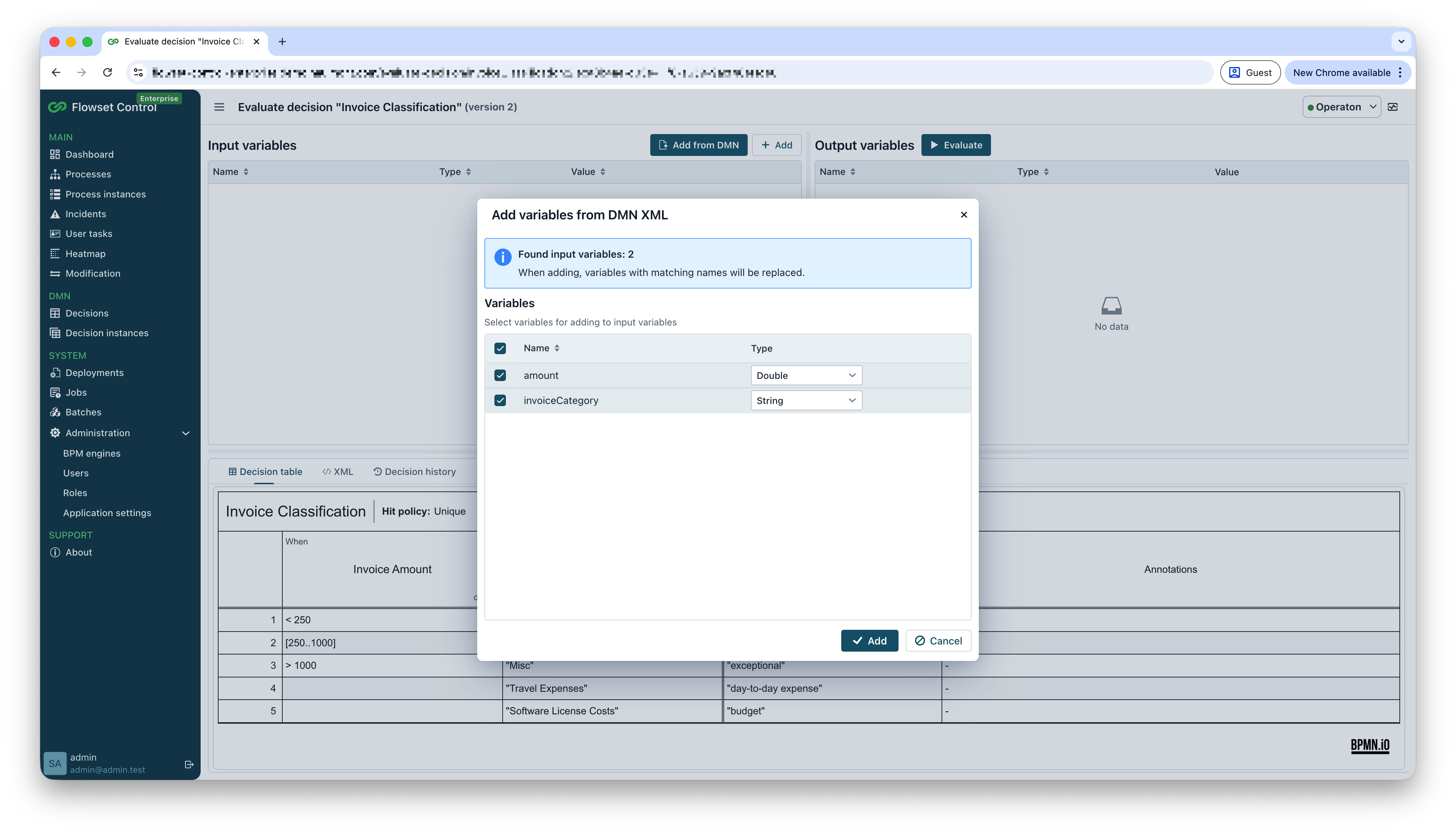

Der Dialog Add variables from DMN XML listet die erkannten Eingabevariablen auf. Wählen Sie die Variablen aus, die Sie hinzufügen möchten, und bestätigen Sie mit Add.

Wenn Variablen aus der DMN-XML hinzugefügt werden, erkennt Flowset Control Eingabevariablen aus:

FEEL-Ausdrücken, die im Eingabeausdruck jeder Eingabe der Entscheidungstabelle verwendet werden.
Dem Attribut camunda:inputVariable, wenn der Eingabeausdruck leer ist.
Eingabeeintragsausdrücken aus jeder Regel.

Wenn aus einem Eingabeausdruck nur eine Variable erkannt wird, verwendet Flowset Control den Eingabetyp aus der DMN-XML als Variablentyp.

Wenn der Variablentyp nicht aus der DMN-XML erkannt werden kann, wird String als Standardtyp im Dialog verwendet.

Variablen mit übereinstimmenden Namen werden ersetzt, wenn Variablen aus der DMN-XML hinzugefügt werden.

In der Auswertungsansicht und im Dialog Add variables from DMN XML werden nur einfache Variablentypen unterstützt. Variablen vom Typ File, Object und Bytes sind nicht verfügbar.

Bearbeiten von Eingabewerten

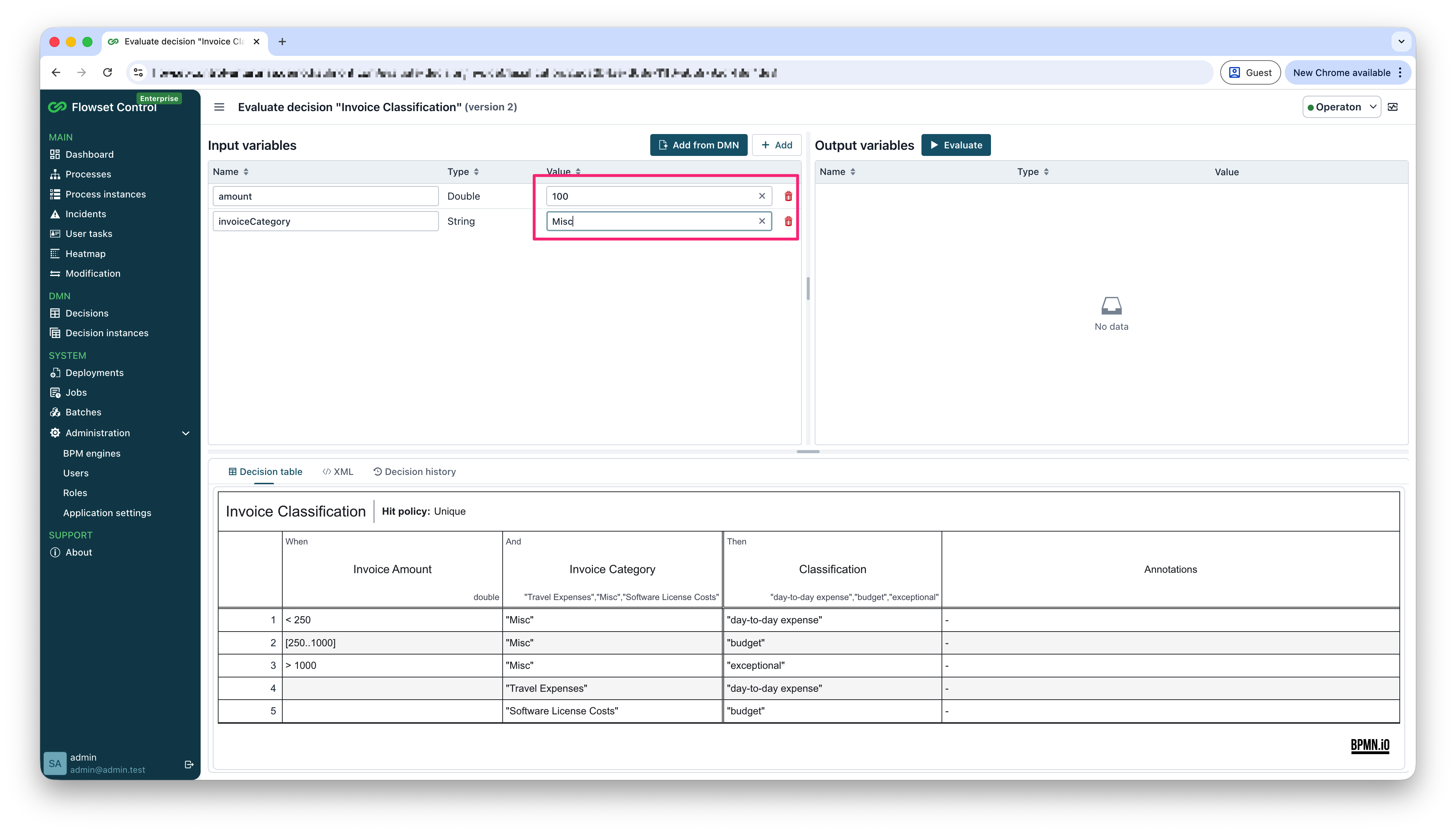

Nachdem Sie Variablen hinzugefügt haben, geben Sie Testwerte in der Spalte Value ein.

Das Wertformat muss dem ausgewählten Variablentyp entsprechen. Beispielsweise können für Double-Variablen numerische Werte und für String-Variablen reiner Text eingegeben werden.

Wenn Sie Eingabevariablen nach einer erfolgreichen Auswertung ändern, ohne die Auswertung erneut auszuführen, markiert Flowset Control die aktuelle Ausgabe als Outdated. Führen Sie die Auswertung erneut aus, um die Ausgabevariablen und den Entscheidungsverlauf zu aktualisieren.

Ausführen der Auswertung

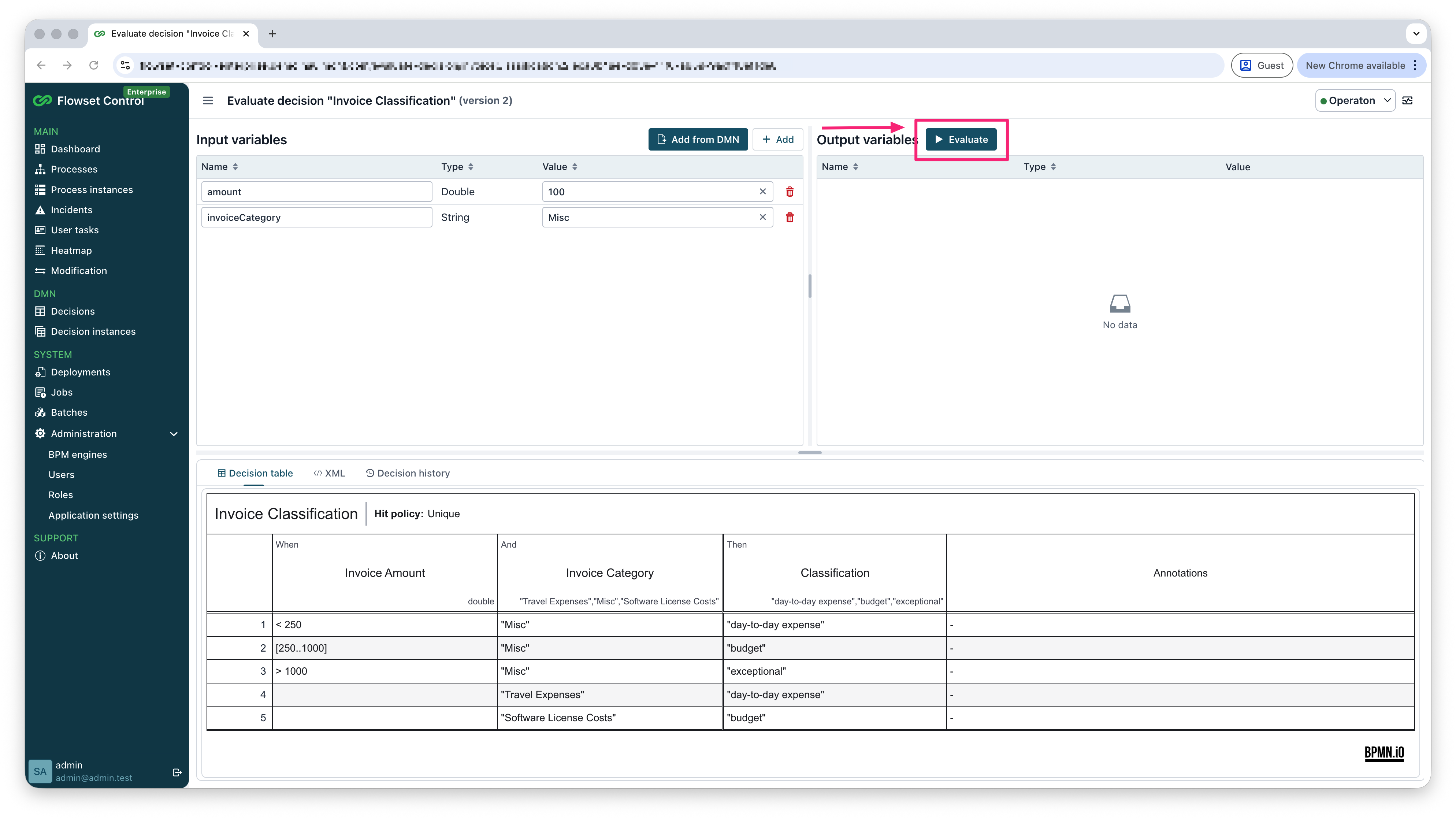

Klicken Sie auf Evaluate, um die Entscheidungstabelle mit den aktuellen Eingabevariablen auszuführen.

Flowset Control sendet die Eingabevariablen an die verbundene BPM-Engine und zeigt das Auswertungsergebnis im Bereich Output variables an.

Für jede zutreffende Regel enthält der Ausgabebaum einen Wurzelknoten. Die Ausgabewerte für diese Regel werden als untergeordnete Knoten angezeigt.

Nach jeder Auswertung:

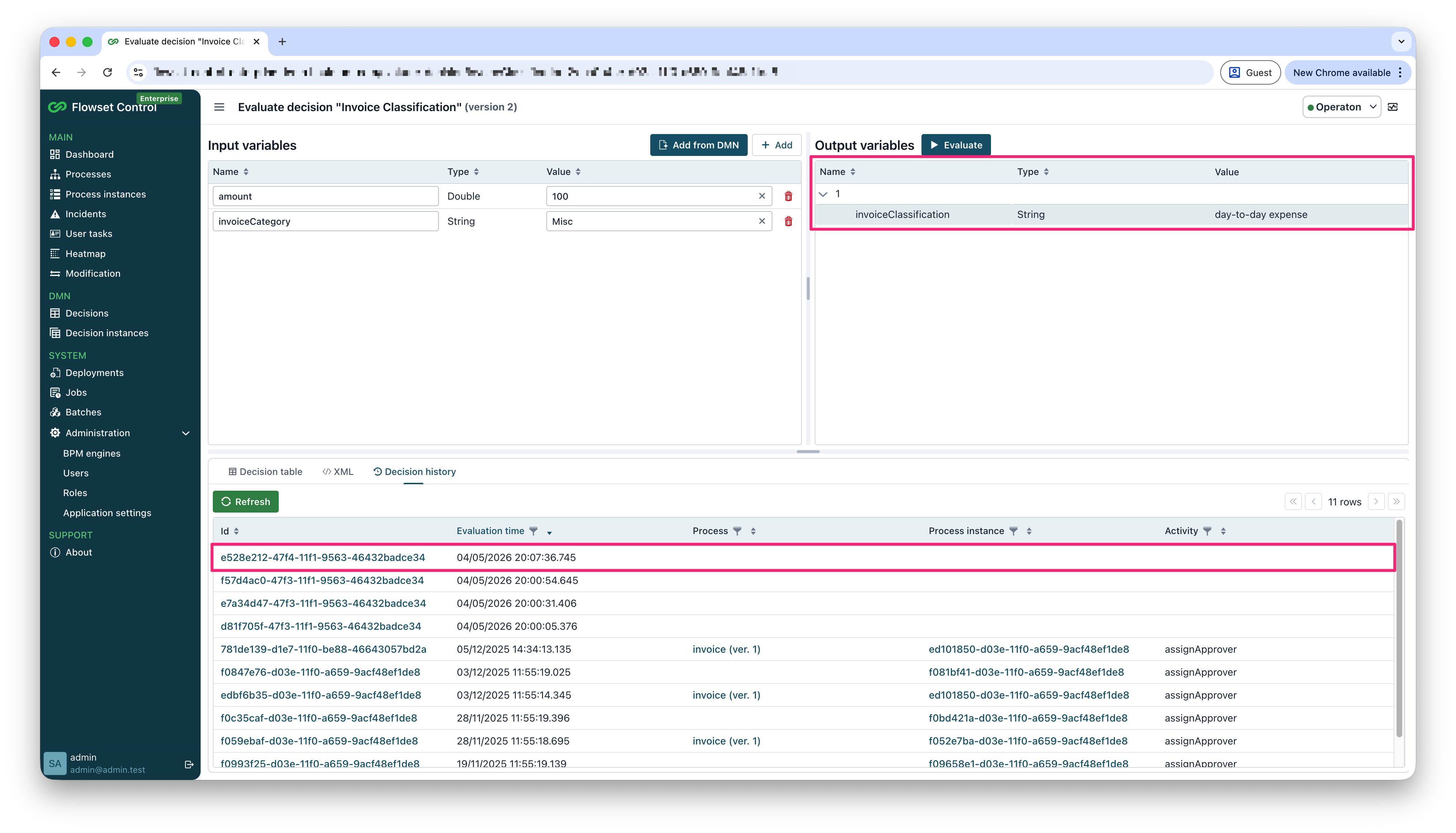

Die Registerkarte Decision history wird automatisch geöffnet.
Die Liste der Entscheidungsinstanzen wird aktualisiert.
Die neueste Entscheidungsinstanz erscheint in der Verlaufstabelle.

Analysieren der Auswertungsergebnisse

Öffnen Sie eine Entscheidungsinstanz, um die ausgewerteten Eingabe- und Ausgabewerte zusammen mit der Entscheidungstabelle zu untersuchen.

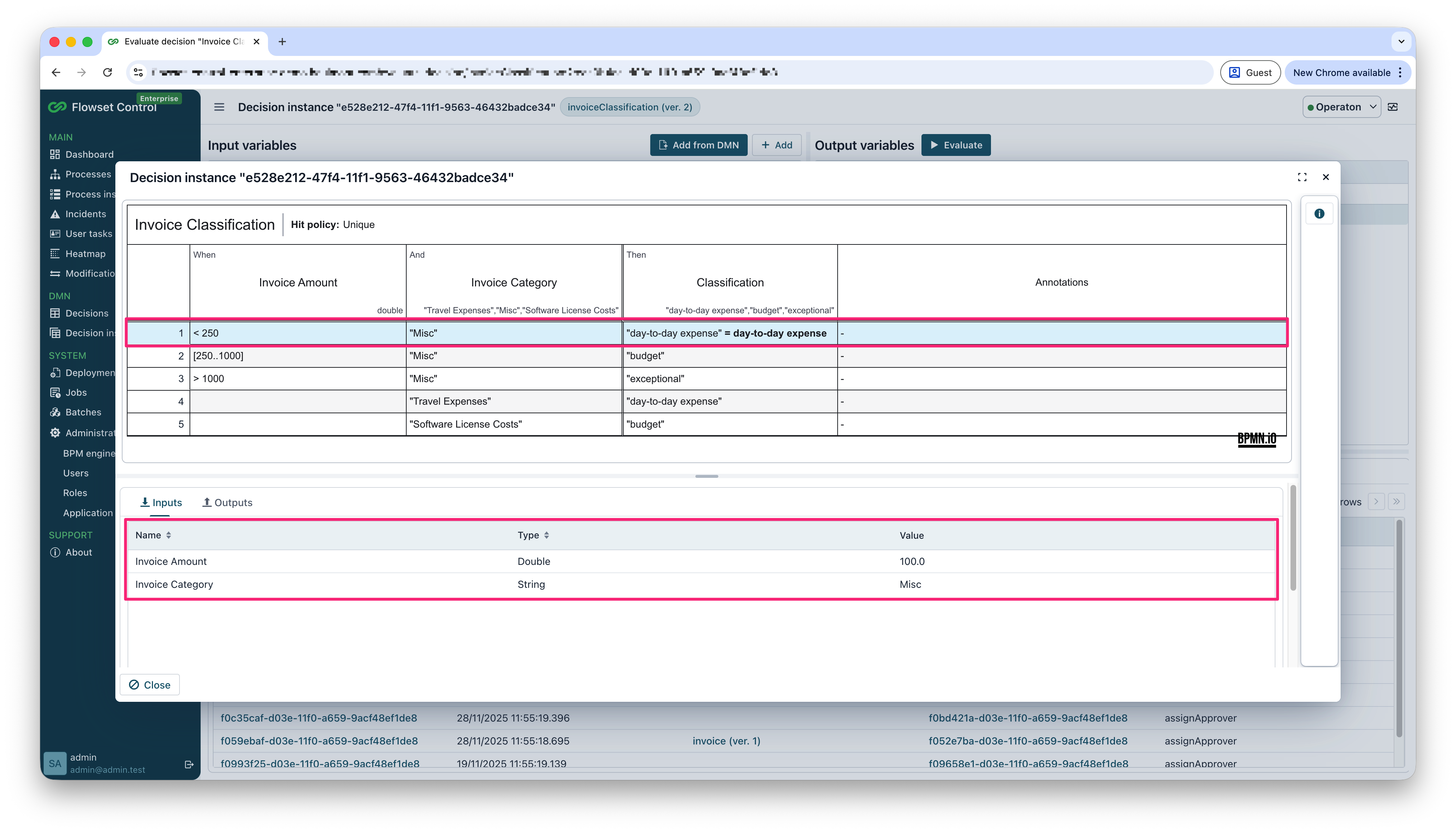

Die Registerkarte Inputs zeigt die für die Auswertung verwendeten Variablen und hebt die übereinstimmende Regel in der Tabelle hervor.

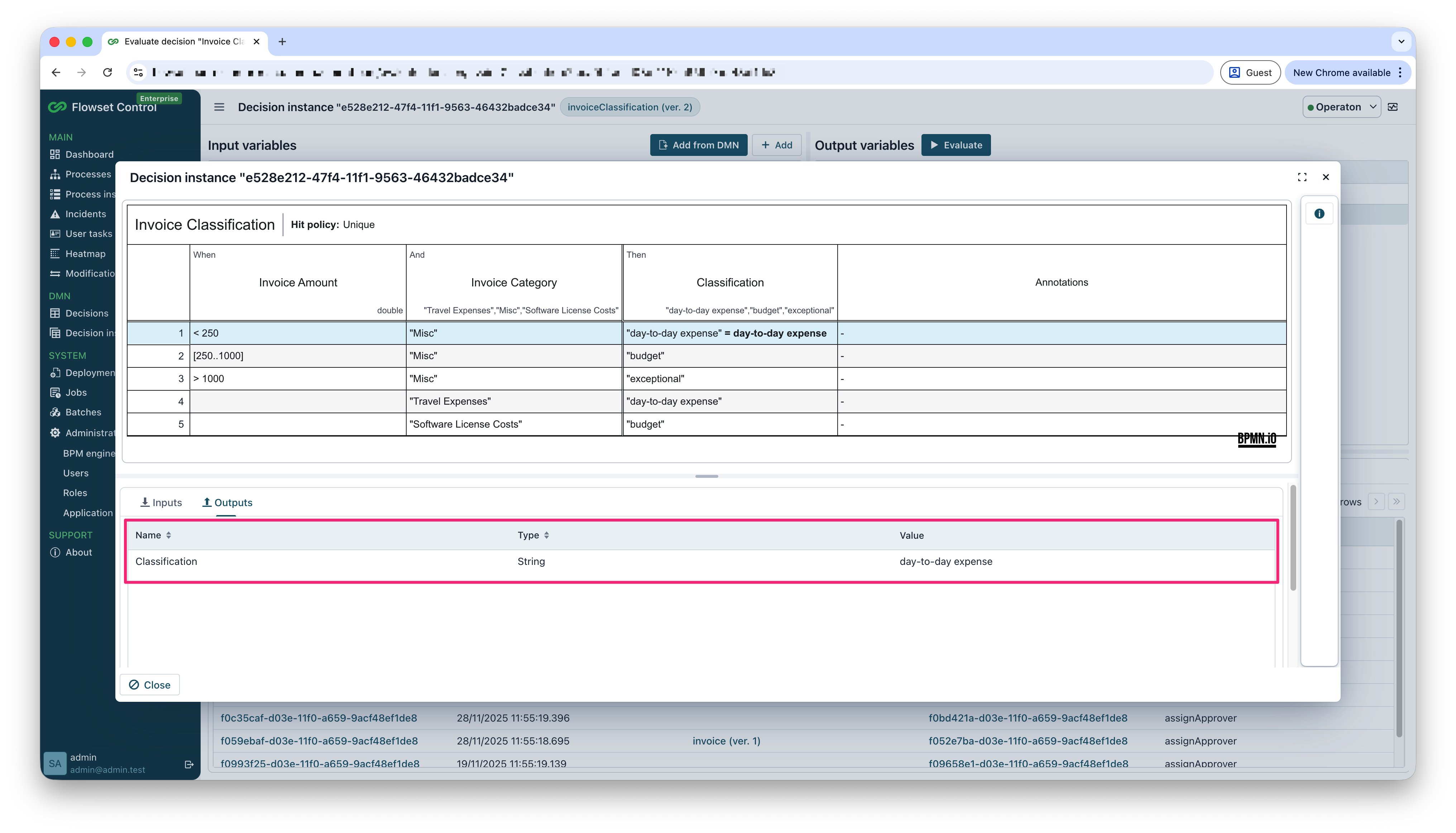

Die Registerkarte Outputs zeigt die von der Auswertung zurückgegebenen Werte.

Verwenden Sie diese Ansicht, um zu überprüfen, welche Regel übereingestimmt hat, welche Eingabewerte verwendet wurden und welche Ausgabewerte erzeugt wurden.
