DMN Decisions
Die Anwendung bietet über den Menüpunkt DMN → Decisions umfassende Unterstützung für DMN-Entscheidungstabellen (Decision Model and Notation).
Die Auswahl dieses Menüpunkts zeigt eine umfassende Liste aller derzeit auf Ihrer aktiven BPM-Engine bereitgestellten Entscheidungstabellen an.
| Entscheidungsdefinitionen und -instanzen werden anhand historischer Daten angezeigt. |
Liste der Entscheidungstabellen

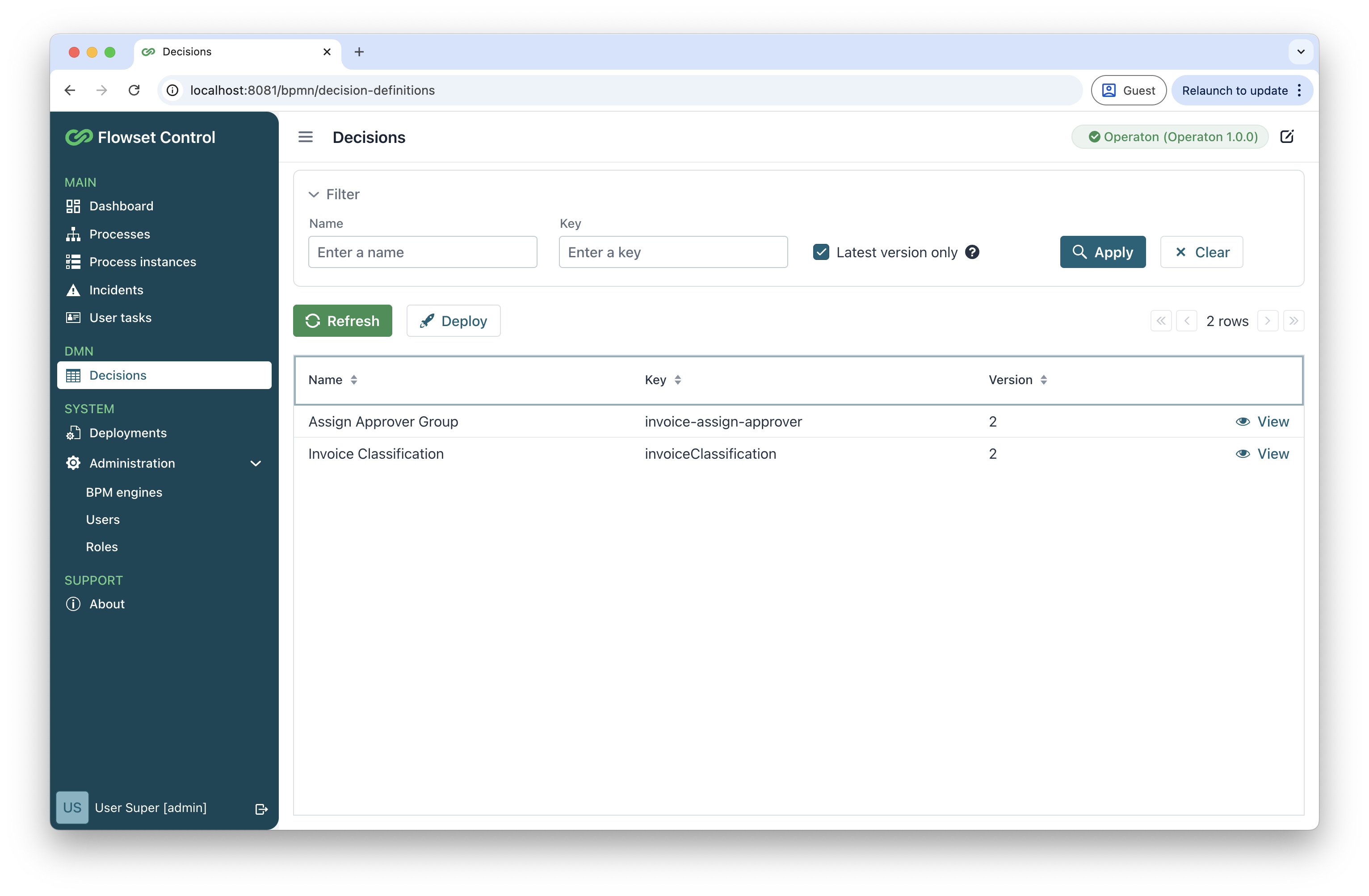

Die Ansicht Decisions zeigt alle auf Ihrer aktiven BPM-Engine bereitgestellten DMN-Entscheidungstabellen in einer sortier- und filterbaren Tabellenform an.
Oberhalb der Tabelle erscheint ein vereinfachter Filter mit folgendem Verhalten:
-
Unterstützt grundlegende Suche nach Name und Key
-
Enthält die Kontrollkästchen-Option Latest version only
| Die Namenssuche und der Filter Latest version only schließen sich gegenseitig aus. Wenn ein Name angegeben wird, wird das Kontrollkästchen Latest version only automatisch geleert, um genaue Ergebnisse sicherzustellen. |
Die folgenden Aktionen stehen zur Verfügung:
| Aktion | Beschreibung |
|---|---|
Refresh |
Lädt die aktuelle DMN-Entscheidungsliste aus der verbundenen BPM-Engine neu. |
Deploy |
Lädt neue DMN-Dateien hoch und stellt sie bereit. Siehe DMN-Tabelle bereitstellen. |
View |
Zeigt detaillierte DMN-Tabelleninformationen an. Siehe Entscheidungsdetails anzeigen. |
Evaluate decision |
Öffnet eine eigenständige Auswertungsansicht für die ausgewählte Entscheidungstabelle. Siehe Entscheidungen auswerten. |
DMN-Tabelle bereitstellen
So stellen Sie eine DMN-Tabelle bereit:
-
Klicken Sie in der Ansicht Decisions auf Deploy
-

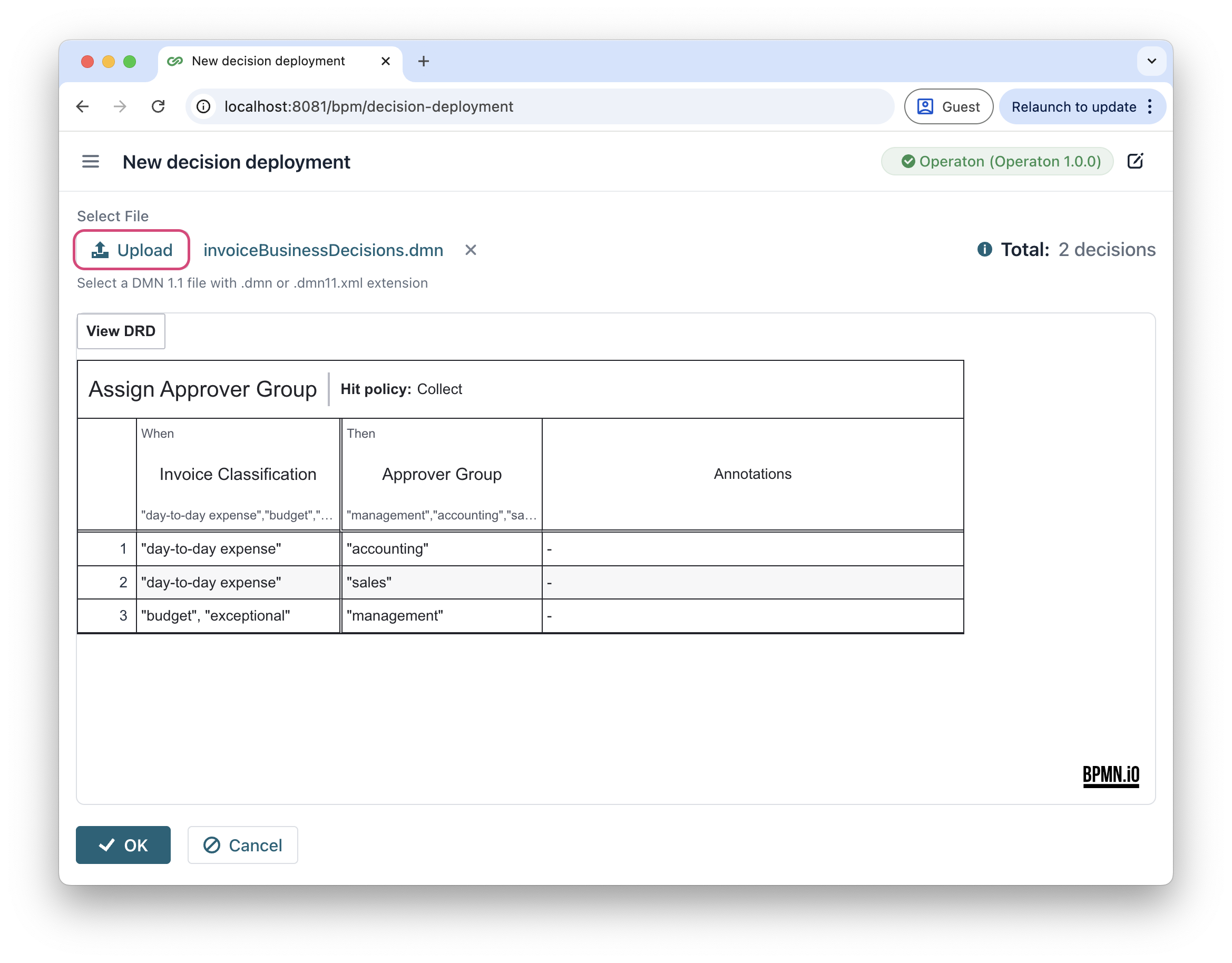

Klicken Sie in der Ansicht New decision deployment auf Upload und wählen Sie Ihre DMN-1.1-Datei (.dmn oder .dmn11.xml) aus.
-
Klicken Sie auf OK, um das Deployment abzuschließen.
Entscheidungsdetails anzeigen
Die Aktion View bietet umfassende Einblicke in die bereitgestellte Entscheidungsdefinition.
Wählen Sie eine bereitgestellte Entscheidungsdefinition aus und klicken Sie in der Aktionsspalte auf View. Die Anwendung öffnet eine Ansicht mit mehreren Registerkarten:
-

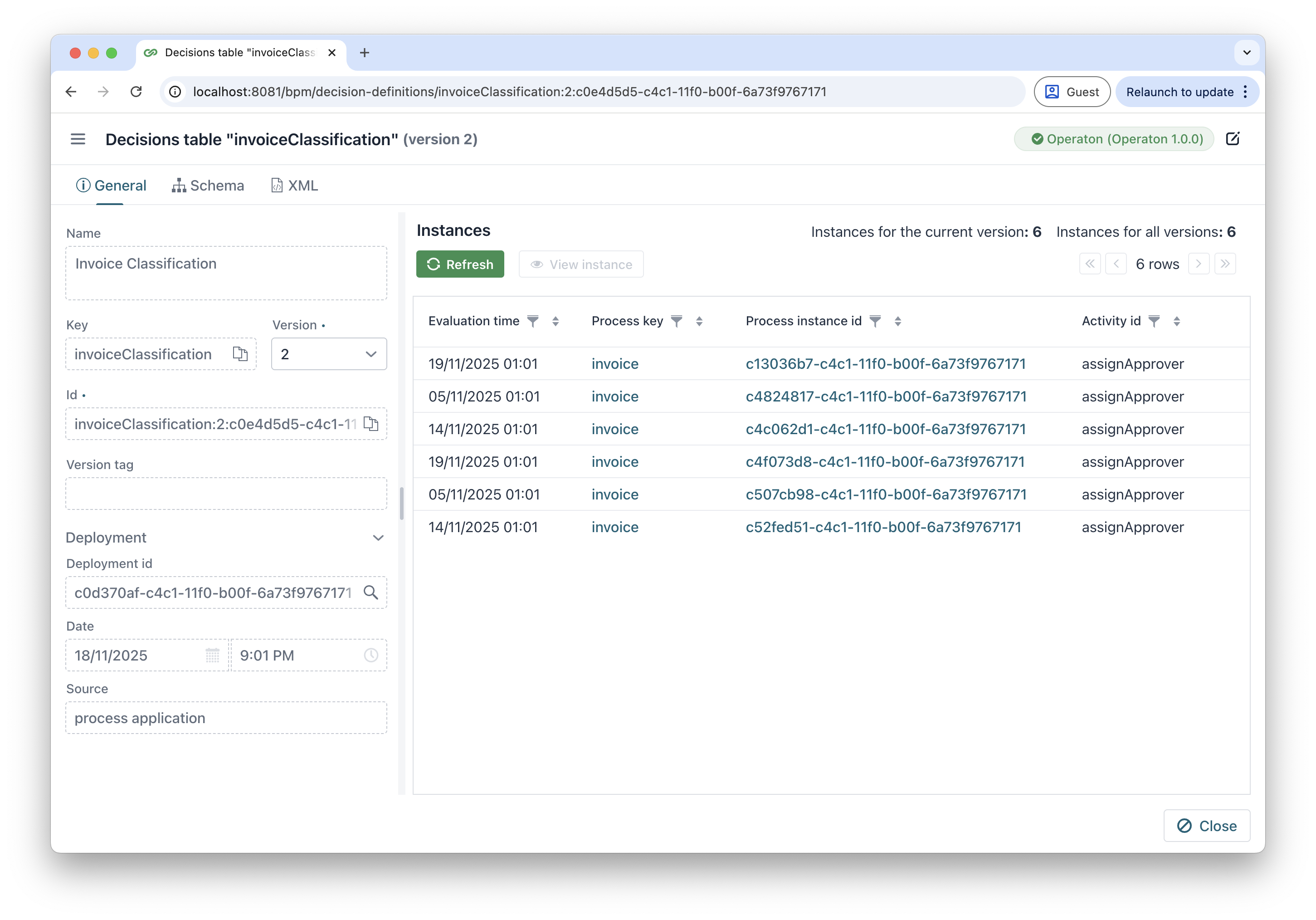

Die Registerkarte General - grundlegende Informationen zur Entscheidungstabelle.
Der linke Bereich enthält:
-
Name - für Menschen lesbarer Bezeichner der Entscheidungstabelle.
-
Key - eindeutiger Business Key als Referenz.
-
Version - die Version der Entscheidungsdefinition.
-
Id - vom System generierter eindeutiger Bezeichner.
-
Deployment Id - enthält einen direkten Link zur Navigation zum übergeordneten Deployment.
Der rechte Bereich zeigt konkrete Ausführungsinstanzen in Tabellenform mit:
-
Integrierten Spaltenfiltern in der Tabellenüberschrift.
-
Der Möglichkeit, bestimmte Instanzen im Detail zu betrachten.
-
-

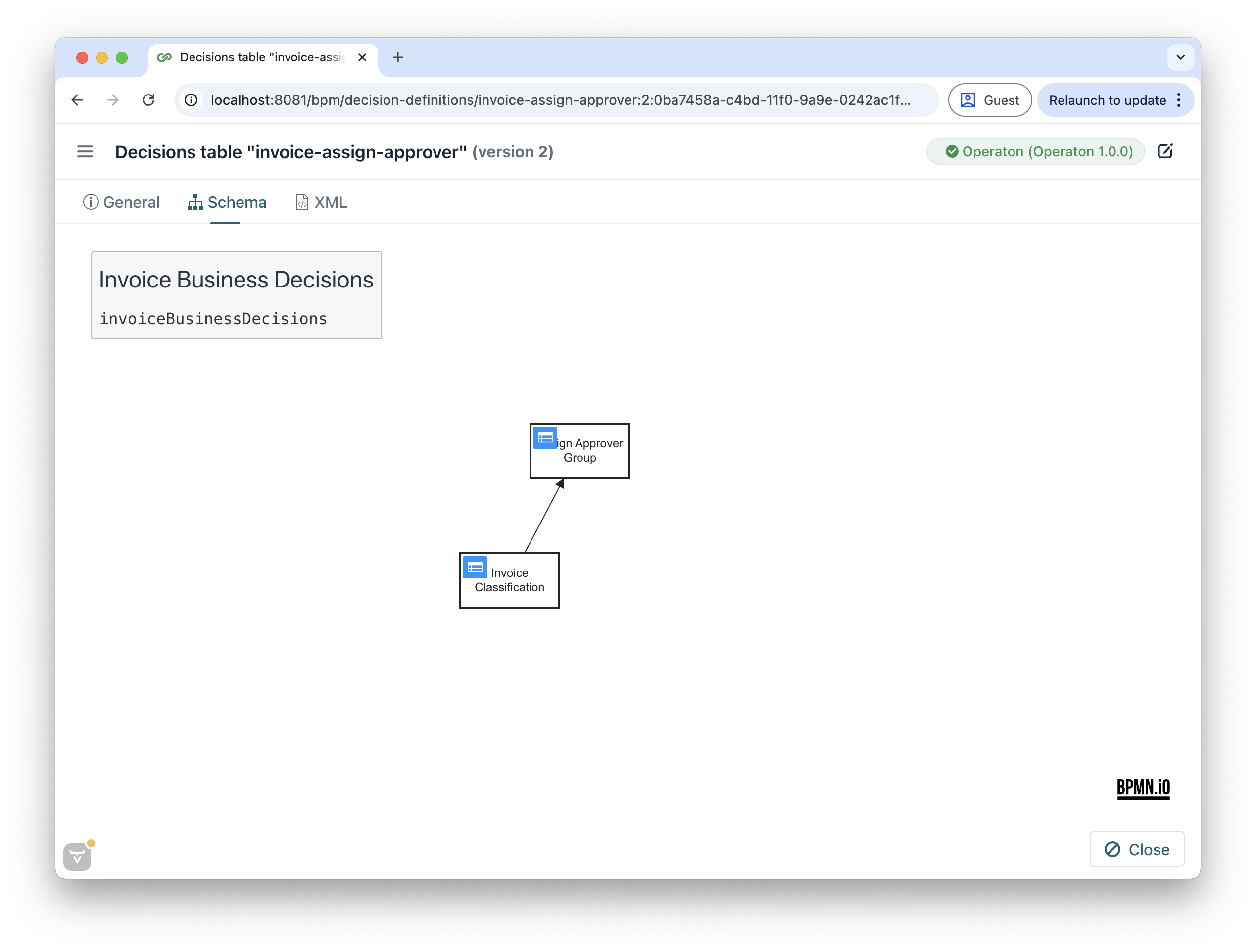

Die Registerkarte Schema - ein Diagramm der bereitgestellten Entscheidungsdefinition.
-

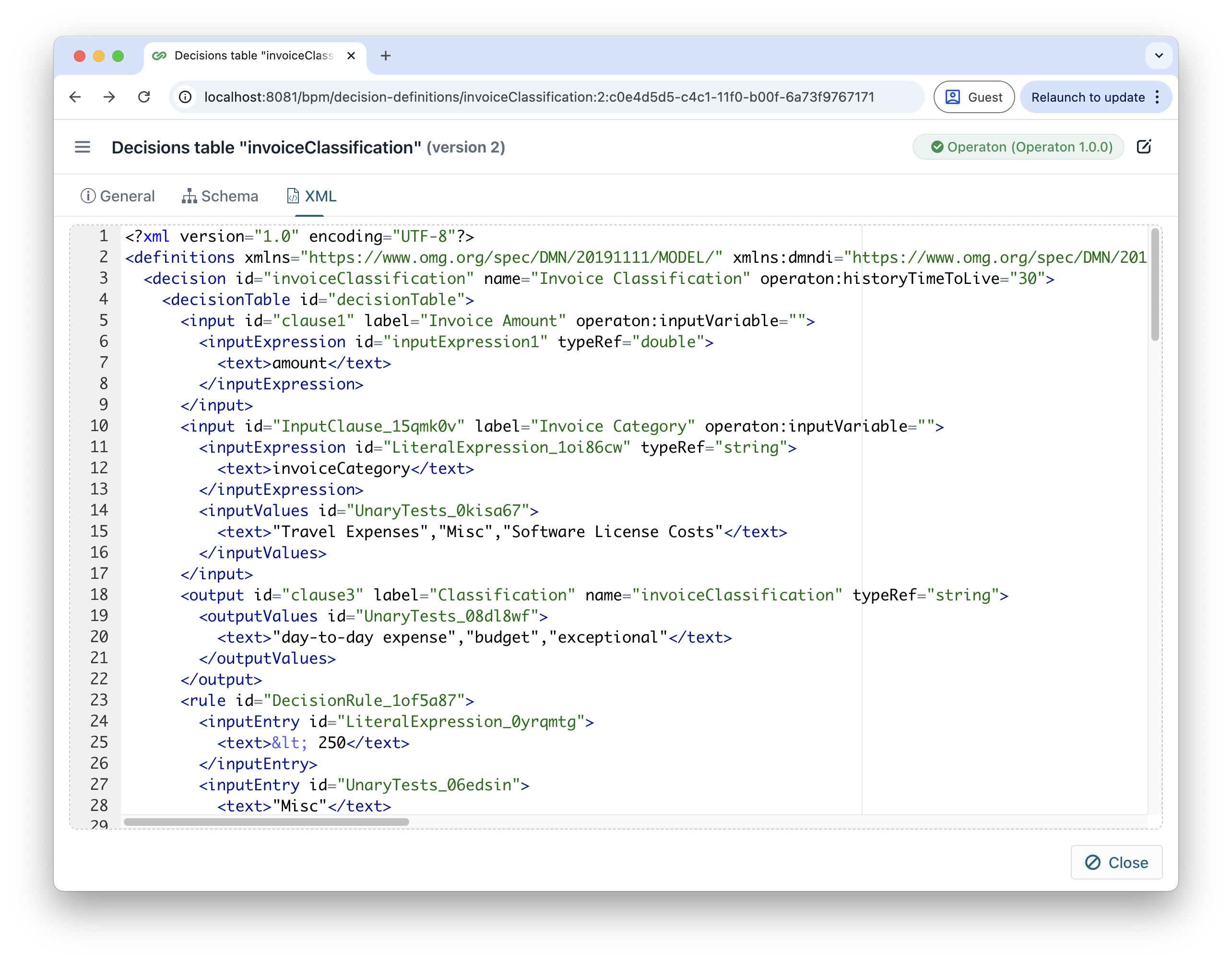

Die Registerkarte XML - Roh-Definition in DMN 1.1
Entscheidungsinstanzen analysieren

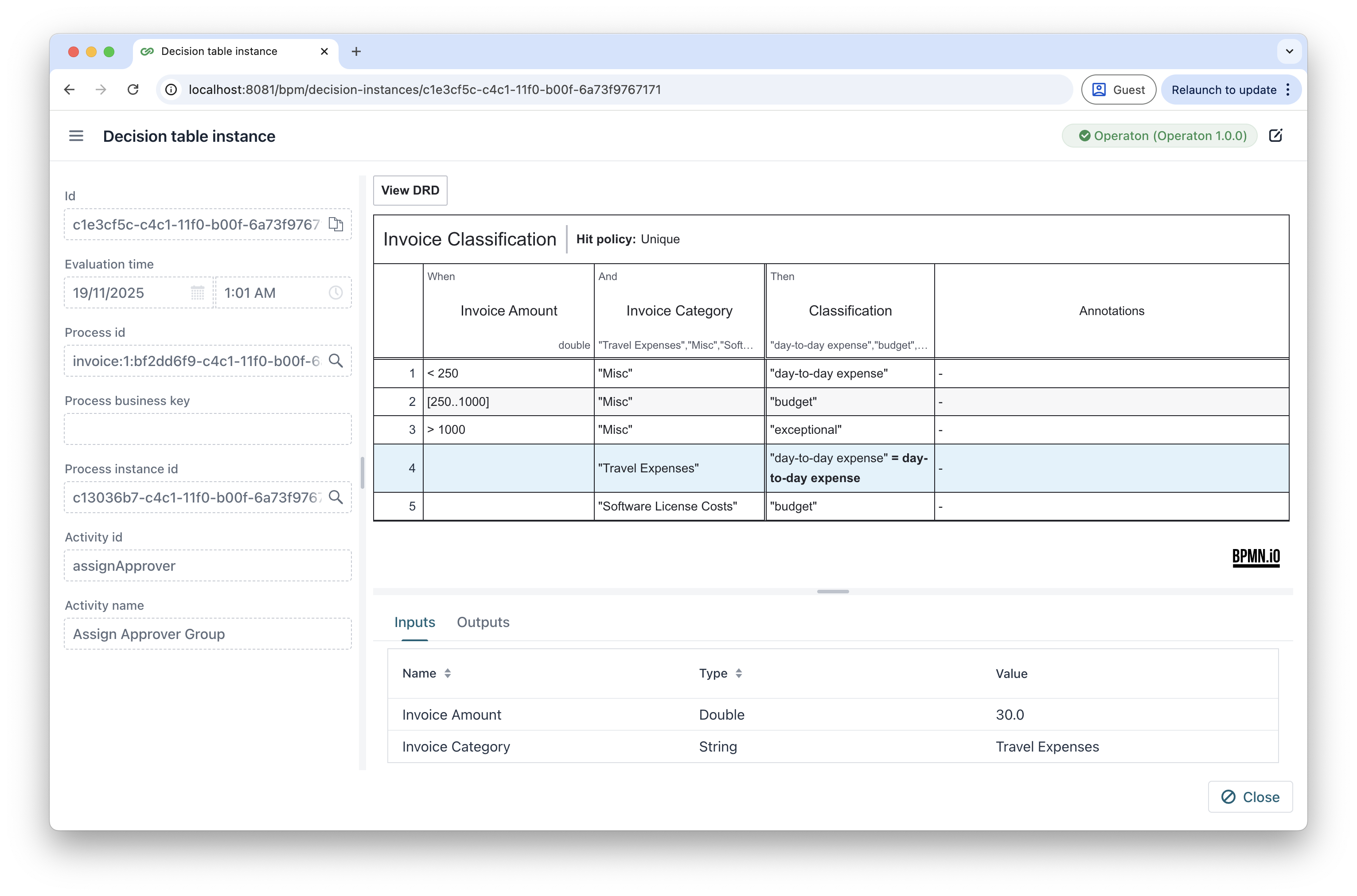

Die Ansicht der Entscheidungstabellen-Instanz enthält die grundlegenden Informationen zu dieser Instanz sowie spezialisierte Funktionen zur Analyse von Ausführungen.
Input/Output Parameters
-
Übersichtliche tabellarische Darstellung aller Parameter.
-
Nach Ausführungsfluss organisiert.
Highlighted Rules
-
Angewendete Regeln werden visuell hervorgehoben.
-
Farbcodierung zeigt an, welche Ausdrücke ausgewertet und ausgelöst wurden.
DRD View
Die Schaltfläche View DRD bietet Zugriff auf das vollständige Decision Requirements Diagram unter Berücksichtigung folgender Punkte:
-
Die Navigation zur DRD-Ansicht entfernt die aktuellen Ausführungshervorhebungen.
-
Das Diagramm zeigt das vollständige Abhängigkeitsnetzwerk der Entscheidung.
