Deployments

Flowset Control ermöglicht Administratoren die Anzeige und Verwaltung von Deployments, die Prozessdefinitionen, Entscheidungstabellen und andere Ressourcen enthalten. Alle Deployments werden in einer sortier- und filterbaren Liste in der Ansicht Deployments angezeigt.

Deployment-Liste

Die Deployment-Listenansicht zeigt alle derzeit im System vorhandenen Deployments in Tabellenform an:

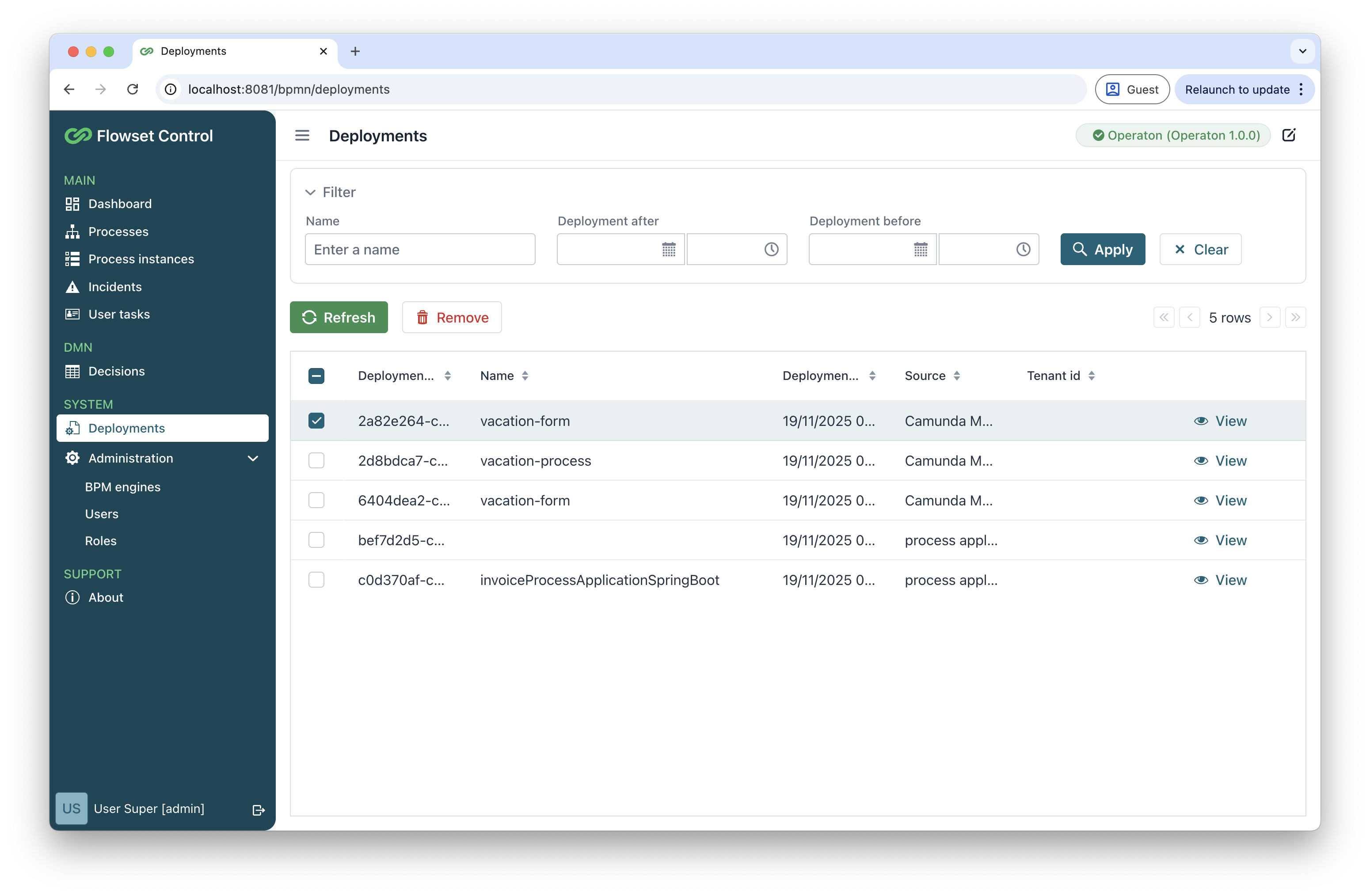

deployments

Verwenden Sie das Suchfeld, um Deployments nach Name oder Datum zu finden.

Die folgenden Aktionen stehen zur Verfügung:

Aktion Beschreibung

Refresh

Lädt die aktuelle Deployment-Liste aus der verbundenen BPM-Engine neu.

Remove

Löscht das ausgewählte Deployment. Ein Bestätigungsdialog erscheint mit den folgenden Optionen:

  • All instances: Entfernt zugehörige laufende und historische Prozessinstanzen.

  • Skip custom listeners: Wenn aktiviert, werden während des Löschvorgangs nur die integrierten Listener der Engine ausgeführt. Benutzerdefinierte Listener-Logik wird umgangen.

  • Skip I/O mappings: Wenn aktiviert, werden die für das Deployment definierten Ein-/Ausgabe-Variablenzuordnungen während des Löschvorgangs ignoriert.

Nach der Bestätigung wird das Deployment dauerhaft entfernt.

View

Zeigt detaillierte Deployment-Informationen an. Siehe Deployment-Details anzeigen.

Deployment-Details anzeigen

Um den Inhalt eines Deployments zu untersuchen, wählen Sie die Aktion View aus der Deployment-Liste. Dadurch wird eine eigene Detailansicht geöffnet, die in zwei Hauptbereiche gegliedert ist.

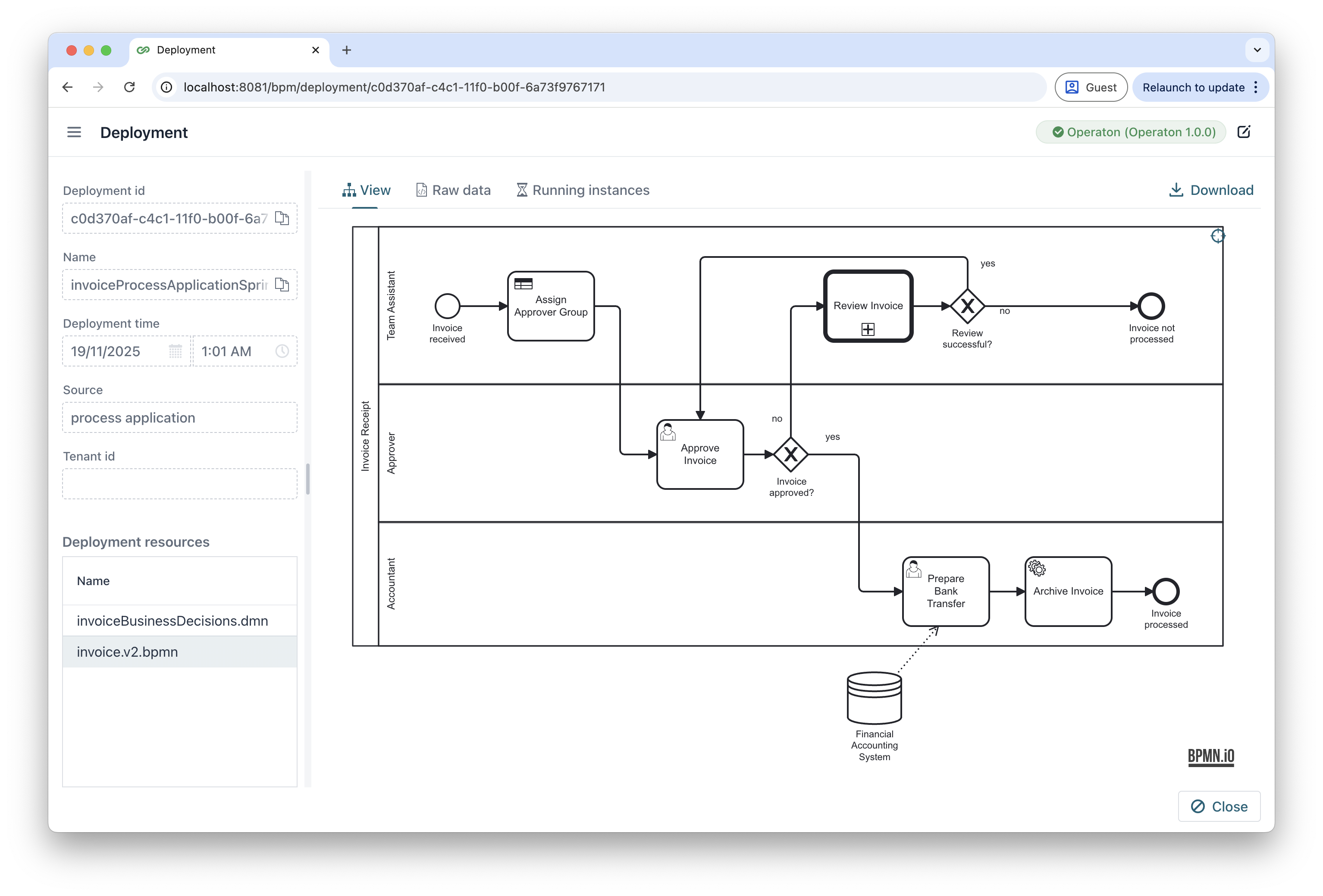

deployment details

Metadaten-Bereich

Der linke Bereich zeigt wesentliche Informationen zum Deployment an:

  • Deployment id - der eindeutige, vom System vergebene Bezeichner.

  • Name - der für Menschen lesbare Name des Deployments.

  • Deployment time - das genaue Datum und der Zeitstempel, zu dem das Deployment erstellt wurde.

  • Source - gibt den Ursprung des Deployments an. Beispielsweise:

    • process application für Deployments, die beim Anwendungsstart erstellt wurden.

    • Flowset Control für Deployments, die direkt über Flowset Control hochgeladen wurden.

  • Tenant id - der dem Deployment zugeordnete Tenant-Bezeichner.

Unterhalb der Metadaten listet der linke Bereich außerdem alle Deployment-Ressourcen auf, darunter:

  • Prozessdefinitionen

  • Entscheidungstabellen

  • Weitere unterstützte Ressourcen

Ressourcen-Vorschaubereich

Der rechte Bereich zeigt dynamisch eine Vorschau der aus der Liste ausgewählten Ressource an. Für Dateien mit visuellen Komponenten, wie BPMN-Prozessdiagramme oder DMN-Entscheidungstabellen, rendert das System eine grafische Vorschau zusammen mit den technischen Metadaten.

Über die Schaltfläche Download können Sie einzelne Ressourcendateien (BPMN, DMN usw.) abrufen.

Je nach Ressourcentyp enthält der Bereich entweder zwei oder drei Registerkarten.

Registerkarte View

Diese Registerkarte bietet eine visuelle Darstellung der Ressource. Beispielsweise:

  • Forms: Rendert das UI-Layout des Formulars so, wie es Benutzern angezeigt würde.

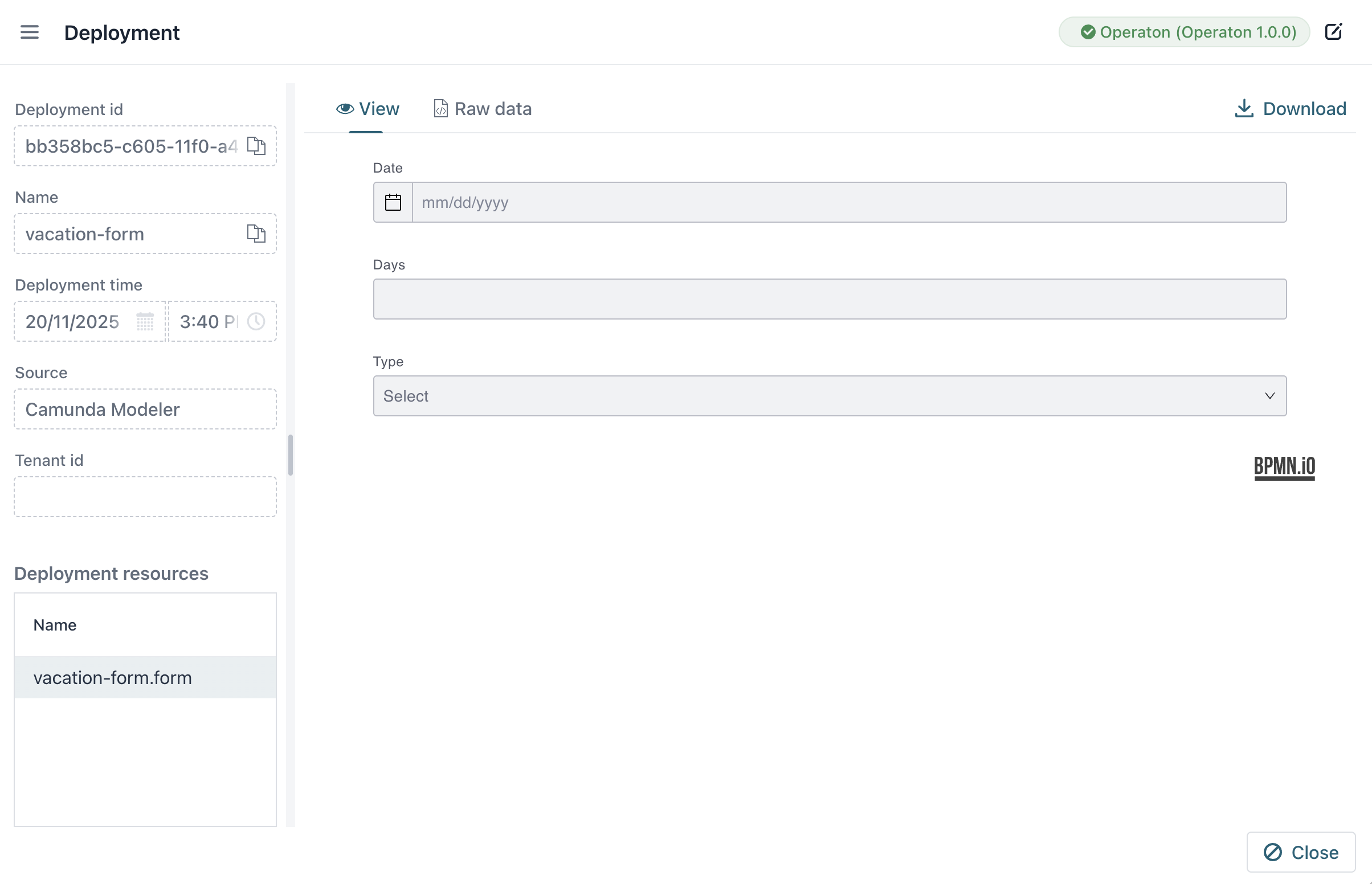

    deployment resource form

  • DMN Decision Tables: Zeigt das DRD an. Klicken Sie auf einen beliebigen Knoten im DRD, um die entsprechende DMN-Entscheidungstabelle in einer Detailansicht zu öffnen.

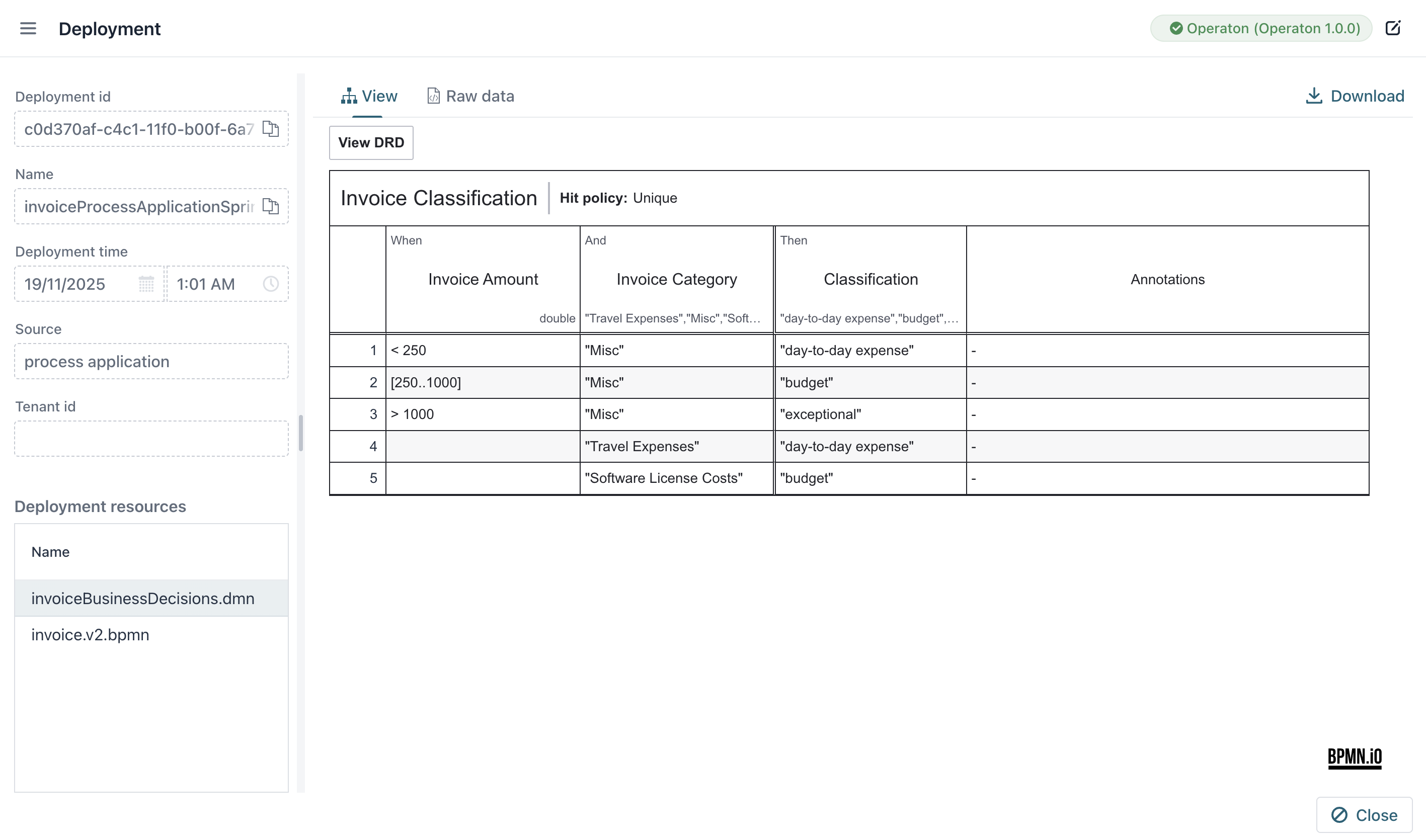

    deployment resource drd

Registerkarte Raw

Zeigt den Rohquellcode der Ressource an:

  • Für DMN-/BPMN-Dateien: zeigt den XML-Quellcode an.

  • Für Skripte/Formulare: zeigt den ursprünglichen textbasierten Inhalt an.

Registerkarte Running Instances (nur BPMN)

Für eine BPMN-Prozessressource zeigt diese Registerkarte eine Tabelle der aktiven Prozessinstanzen an, die aus dieser Definition gestartet wurden.

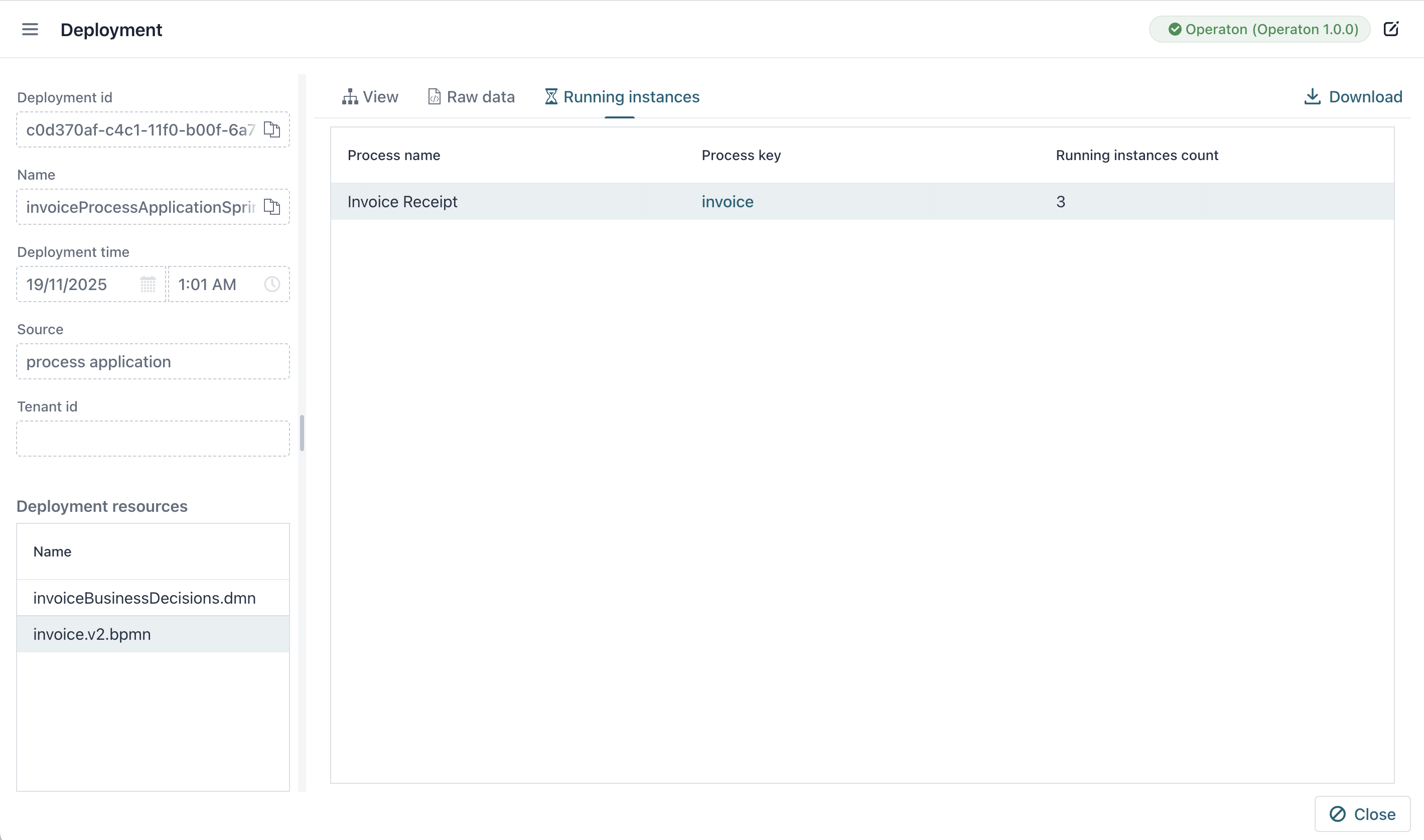

deployment resource bpmn

Die Spalte Process key enthält Links zu Process Instance Details.
