Jobs

Diese Funktion ist ausschließlich in der Edition Flowset Control Enterprise verfügbar.

Der Bereich Jobs dient dem Anzeigen und Verwalten der asynchronen Jobs der BPM-Engine.

Ein Job ist ein internes Ausführungselement, das die Engine für aufgeschobene oder asynchrone Arbeit erstellt: das Auslösen von Timern, das asynchrone Ausführen von Aktivitäten und weitere Vorgänge, die im Hintergrund vom Job Executor ausgeführt werden. Eine ausführliche Beschreibung dieses Mechanismus finden Sie im Abschnitt Job Executor.

Jobs können an drei Stellen in der Anwendung verwaltet werden:

auf dem eigenen Bildschirm Jobs — über alle Jobs der Engine hinweg;
auf dem Tab Jobs in der Detailansicht einer Prozessinstanz — für die Jobs einer bestimmten Instanz;
auf dem Tab Job-Definitionen in der Detailansicht einer Prozessdefinition — für Job-Definitionen.

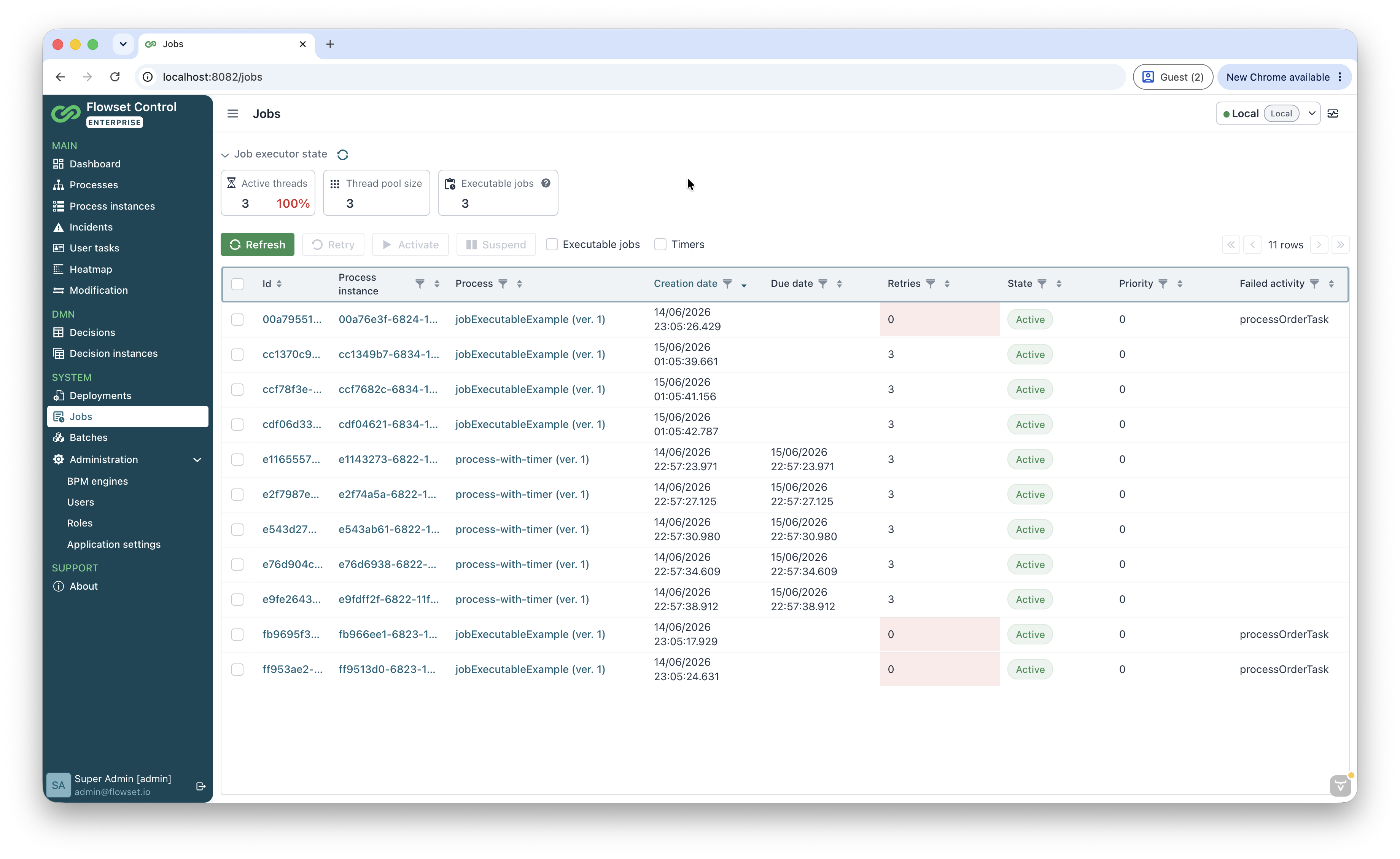

Jobs-Bildschirm

Der Bildschirm Jobs ist als eigener Menüpunkt der Anwendung verfügbar und zeigt alle Jobs der verbundenen BPM-Engine unabhängig von der Prozessinstanz an.

Die Tabelle unterstützt Sortierung und Filterung; für jeden Job wird Folgendes angezeigt:

Id — der Job-Bezeichner (mit der Möglichkeit, die Detailansicht zu öffnen).
Process instance — die Prozessinstanz, zu der der Job gehört.
Process — die Prozessdefinition und deren Version.
Creation date — Datum und Uhrzeit der Erstellung des Jobs.
Due date — das Fälligkeitsdatum (für Timer-Jobs).
Retries — die verbleibende Anzahl an Ausführungsversuchen (der Wert 0 bedeutet, dass die Versuche aufgebraucht sind).
State — der Job-Status (Active / Suspended).
Priority — die Priorität des Jobs.
Failed activity — die Aktivität, bei der der Fehler aufgetreten ist.

Oberhalb der Tabelle stehen Filter nach Job-Typ zur Verfügung — Executable jobs (ausführbereit) und Timers (Timer-Jobs). Die Filterwerte werden in den Query-Parametern der URL gespeichert, sodass eine gefilterte Liste als Lesezeichen gespeichert oder als Link geteilt werden kann.

Die Bildschirmdaten werden verzögert (lazy) geladen, wie auf den übrigen Listenbildschirmen der Anwendung.

Vorgänge auf dem Jobs-Bildschirm

Die Vorgänge Retry, Activate und Suspend können auf mehrere Jobs gleichzeitig angewendet werden, indem sie in der Tabelle ausgewählt werden (Massenvorgänge). Für einen einzelnen Job stehen die Aktionen View (Detailansicht öffnen), Set job priority (Priorität ändern) und Update due date (Fälligkeitsdatum ändern) zur Verfügung.

Zustand des Job Executors

Am oberen Rand des Bildschirms befindet sich ein Panel Job executor state, das den aktuellen Zustand des Job Executors der Engine widerspiegelt:

Metrik Beschreibung

Metrik	Beschreibung
Active threads	Die Anzahl der Threads, die derzeit ausführbare Jobs verarbeiten. Der Anteil der aktiven Threads relativ zur Pool-Größe wird zusätzlich als Prozentwert angezeigt. Die Farbe des Wertes hängt von dessen Höhe ab: bis 50 % — grün, 50 % bis 80 % — gelb, über 80 % — rot.
Thread pool size	Die maximale Anzahl an Threads, die Jobs verarbeiten können. Sie wird in einer Anwendungseigenschaft festgelegt, deren Name von der Engine abhängt: `camunda.bpm.job-execution.max-pool-size` (Camunda 7) oder `operaton.bpm.job-execution.max-pool-size` (Operaton). Der tatsächliche Wert kann sich je nach Auslastung der Engine ändern.
Executable jobs	Die Anzahl der ausführbereiten Jobs.

Active threads

Die Anzahl der Threads, die derzeit ausführbare Jobs verarbeiten. Der Anteil der aktiven Threads relativ zur Pool-Größe wird zusätzlich als Prozentwert angezeigt. Die Farbe des Wertes hängt von dessen Höhe ab: bis 50 % — grün, 50 % bis 80 % — gelb, über 80 % — rot.

Thread pool size

Die maximale Anzahl an Threads, die Jobs verarbeiten können. Sie wird in einer Anwendungseigenschaft festgelegt, deren Name von der Engine abhängt: camunda.bpm.job-execution.max-pool-size (Camunda 7) oder operaton.bpm.job-execution.max-pool-size (Operaton). Der tatsächliche Wert kann sich je nach Auslastung der Engine ändern.

Executable jobs

Die Anzahl der ausführbereiten Jobs.

Das Panel Job executor state wird nur angezeigt, wenn die folgenden Bedingungen erfüllt sind:

Der Actuator ist sowohl auf Seite der BPM-Engine als auch auf Seite von Flowset Control konfiguriert.
Die Metriken executor.active und executor.pool.size sind für die BPM-Engine aktiviert und es ist ein Tag mit dem Namen name und dem Wert camundaTaskExecutor (für Camunda 7) oder operatonTaskExecutor (für Operaton) hinzugefügt.

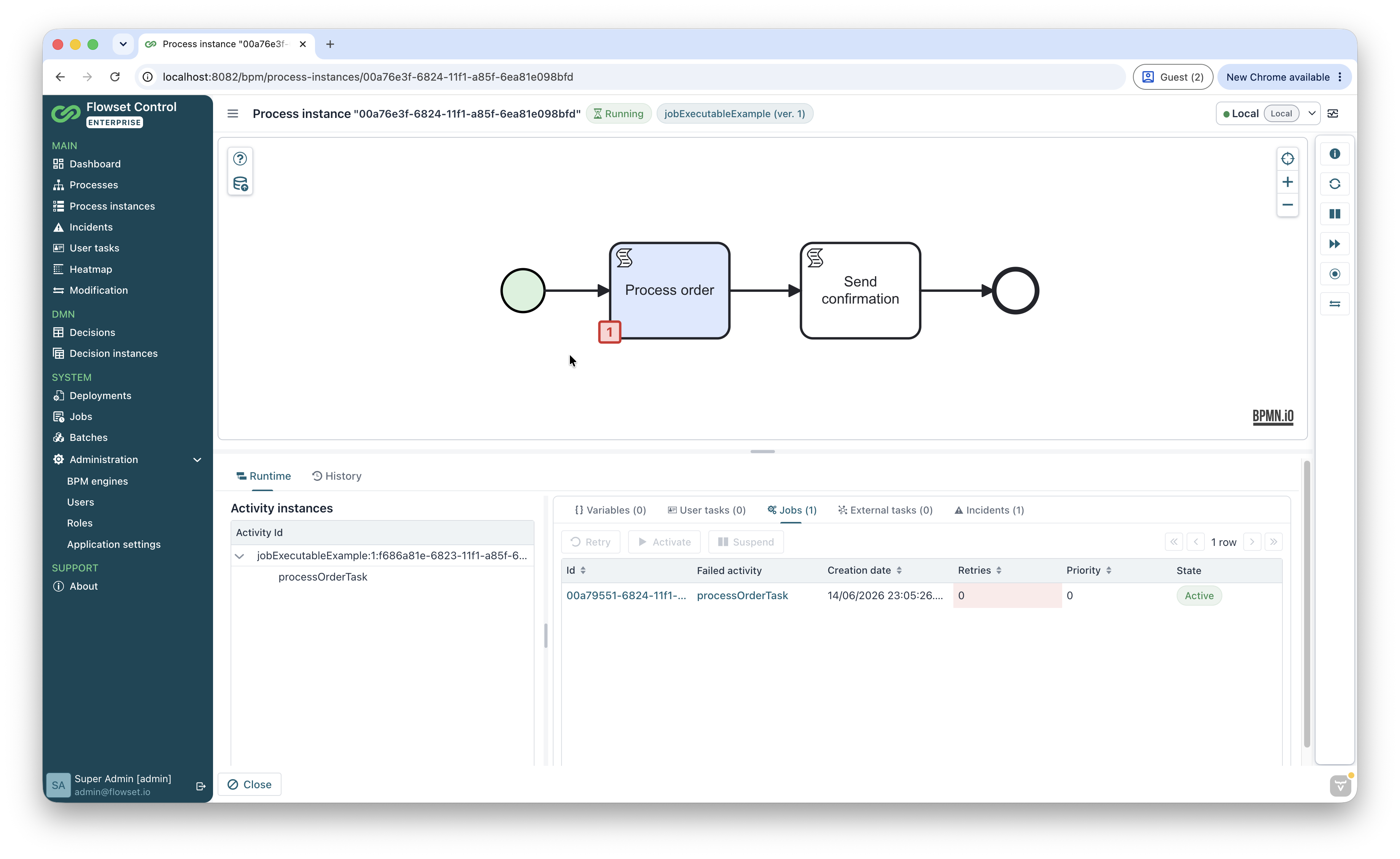

Jobs-Tab in einer Prozessinstanz

Der Tab Jobs ist auf dem Bildschirm der Detailansicht einer Prozessinstanz (Block Runtime) verfügbar und zeigt die Jobs der ausgewählten Instanz an.

Für jeden Job werden die Spalten Job, Failed activity, Create time, Retries, Priority und State angezeigt; die Aktionen Retry, Activate und Suspend stehen zur Verfügung.

Ein Klick auf den Wert in der Spalte Failed activity hebt das entsprechende Element im Diagramm der Prozessinstanz hervor, was hilft, die Fehlerstelle schnell zu lokalisieren.

Job-Vorgänge

Aktion Beschreibung

Aktion	Beschreibung
Retry	Legt eine neue Anzahl an Ausführungsversuchen fest, woraufhin der Job Executor den Job erneut aufnehmen und ausführen kann. Nur für Jobs verfügbar, deren Anzahl der Versuche `0` ist.
Activate	Setzt die Ausführung eines zuvor angehaltenen Jobs fort. Nur für Jobs im Status Suspended verfügbar.
Suspend	Hält die Ausführung eines aktiven Jobs an. Nur für Jobs im Status Active verfügbar.
Set job priority	Ändert die Priorität der Job-Ausführung.
Update due date	Ändert das Fälligkeitsdatum des Jobs.

Retry

Legt eine neue Anzahl an Ausführungsversuchen fest, woraufhin der Job Executor den Job erneut aufnehmen und ausführen kann. Nur für Jobs verfügbar, deren Anzahl der Versuche 0 ist.

Activate

Setzt die Ausführung eines zuvor angehaltenen Jobs fort. Nur für Jobs im Status Suspended verfügbar.

Suspend

Hält die Ausführung eines aktiven Jobs an. Nur für Jobs im Status Active verfügbar.

Set job priority

Ändert die Priorität der Job-Ausführung.

Update due date

Ändert das Fälligkeitsdatum des Jobs.

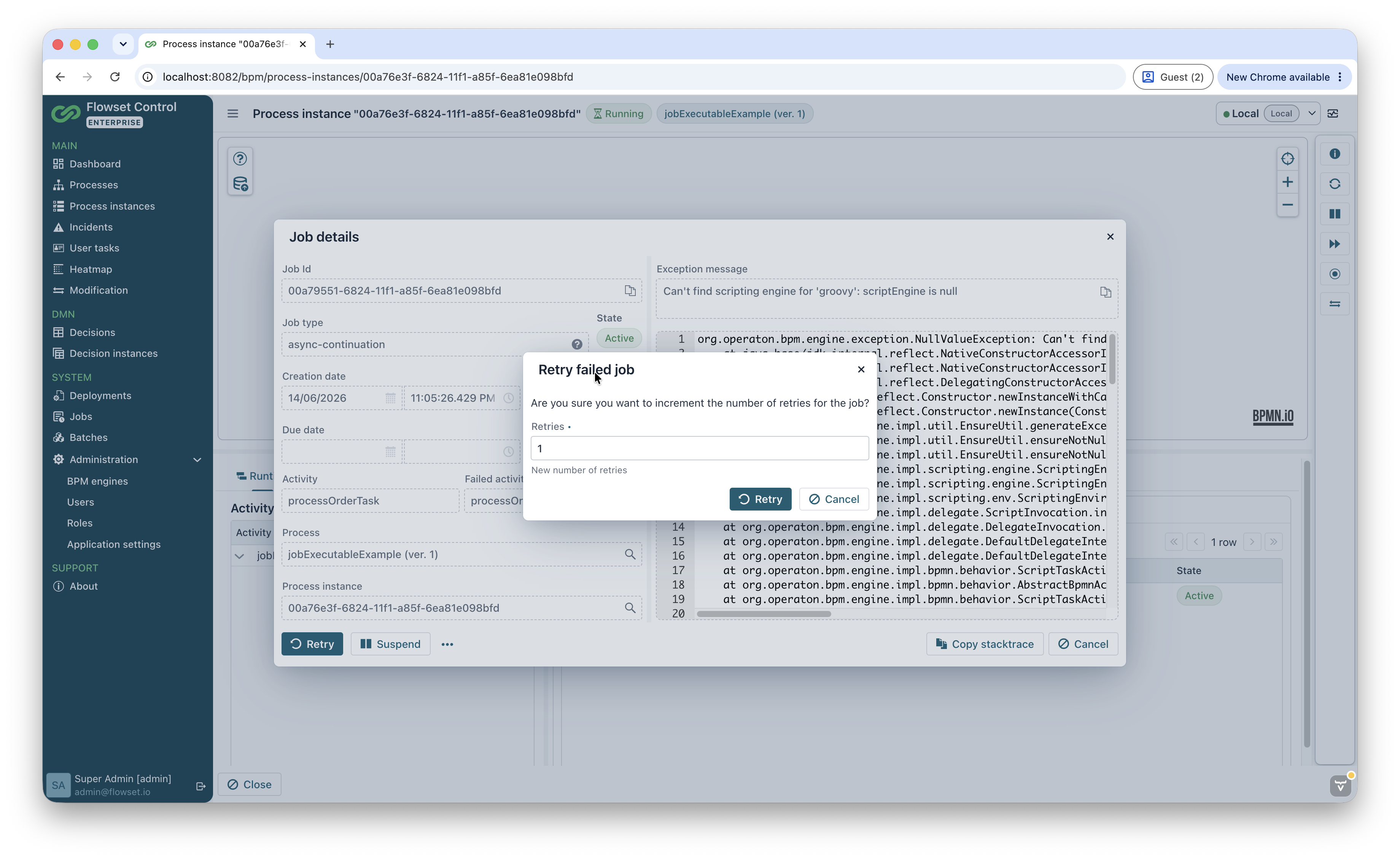

Erneutes Ausführen eines Jobs

So führen Sie einen mit Fehler beendeten Job erneut aus:

Wählen Sie einen Job mit dem Retries-Wert 0 aus und klicken Sie auf Retry.
Geben Sie im geöffneten Dialog im Feld Retries die Anzahl der Ausführungsversuche an (Standard ist 1; der Wert muss positiv sein).
Klicken Sie auf Retry, um die neue Anzahl an Versuchen anzuwenden.

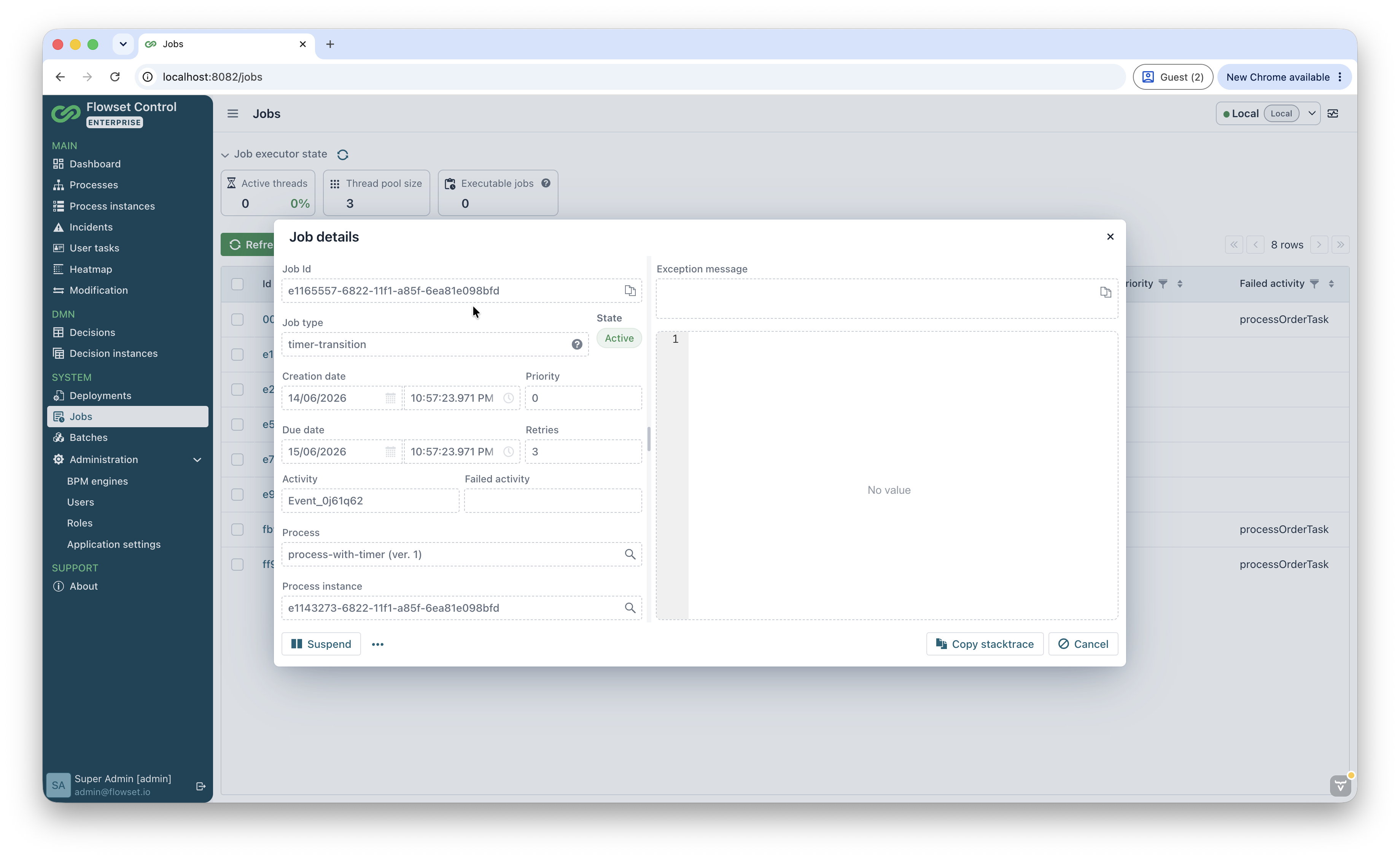

Detailansicht eines Jobs

Um detaillierte Informationen zu einem Job zu öffnen, klicken Sie auf dessen Bezeichner oder verwenden Sie die Aktion View.

Der Bildschirm enthält detaillierte Informationen über den Job:

Job Id — der Job-Bezeichner, mit der Möglichkeit, ihn zu kopieren.
Job type — der Job-Typ, zum Beispiel timer-intermediate-transition (ein Timer-Ereignis) oder async-continuation (asynchrone Fortsetzung). Für das Feld wird ein lokalisierter Tooltip angezeigt, der den Typ erläutert.
State — der aktuelle Job-Status (Active / Suspended).
Creation date und Due date — der Erstellungszeitpunkt und das Fälligkeitsdatum des Jobs.
Priority — die Priorität des Jobs.
Retries — die verbleibende Anzahl an Ausführungsversuchen.
Activity und Failed activity — die Aktivität des Jobs und die Aktivität, bei der der Fehler aufgetreten ist.
Process — die Prozessdefinition; die Navigationsschaltfläche öffnet die Prozessdefinition.
Process instance — die Prozessinstanz; die Navigationsschaltfläche öffnet die Detailansicht der Instanz.
Exception message und Stacktrace — der Text und der vollständige Aufrufstapel des Ausführungsfehlers.

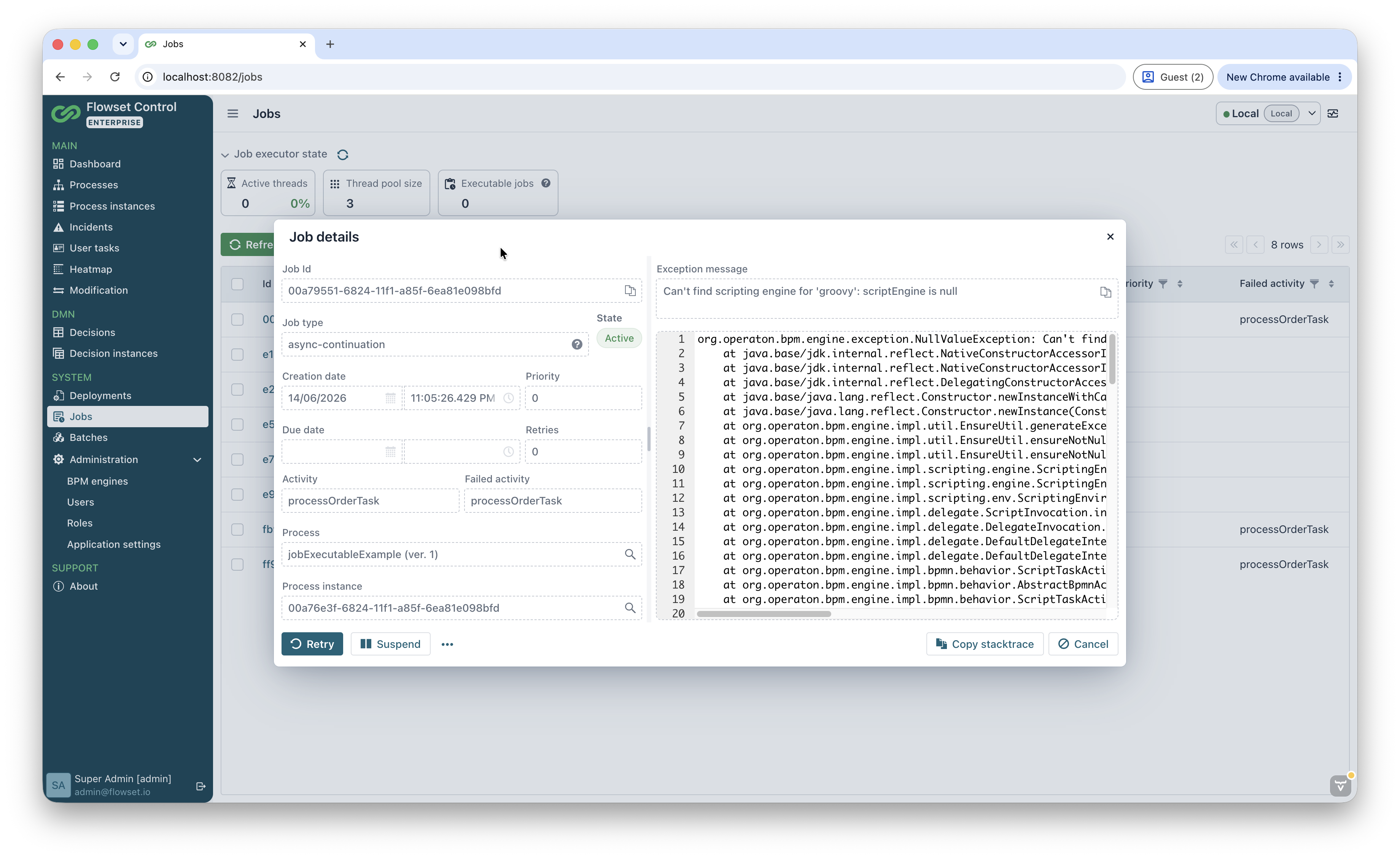

Für einen mit Fehler beendeten Job (Retries = 0) zeigen die Felder Exception message und Stacktrace die Ursache des Fehlers an, und die Aktion Retry ermöglicht die erneute Ausführung des Jobs.

Aktionen in der Detailansicht

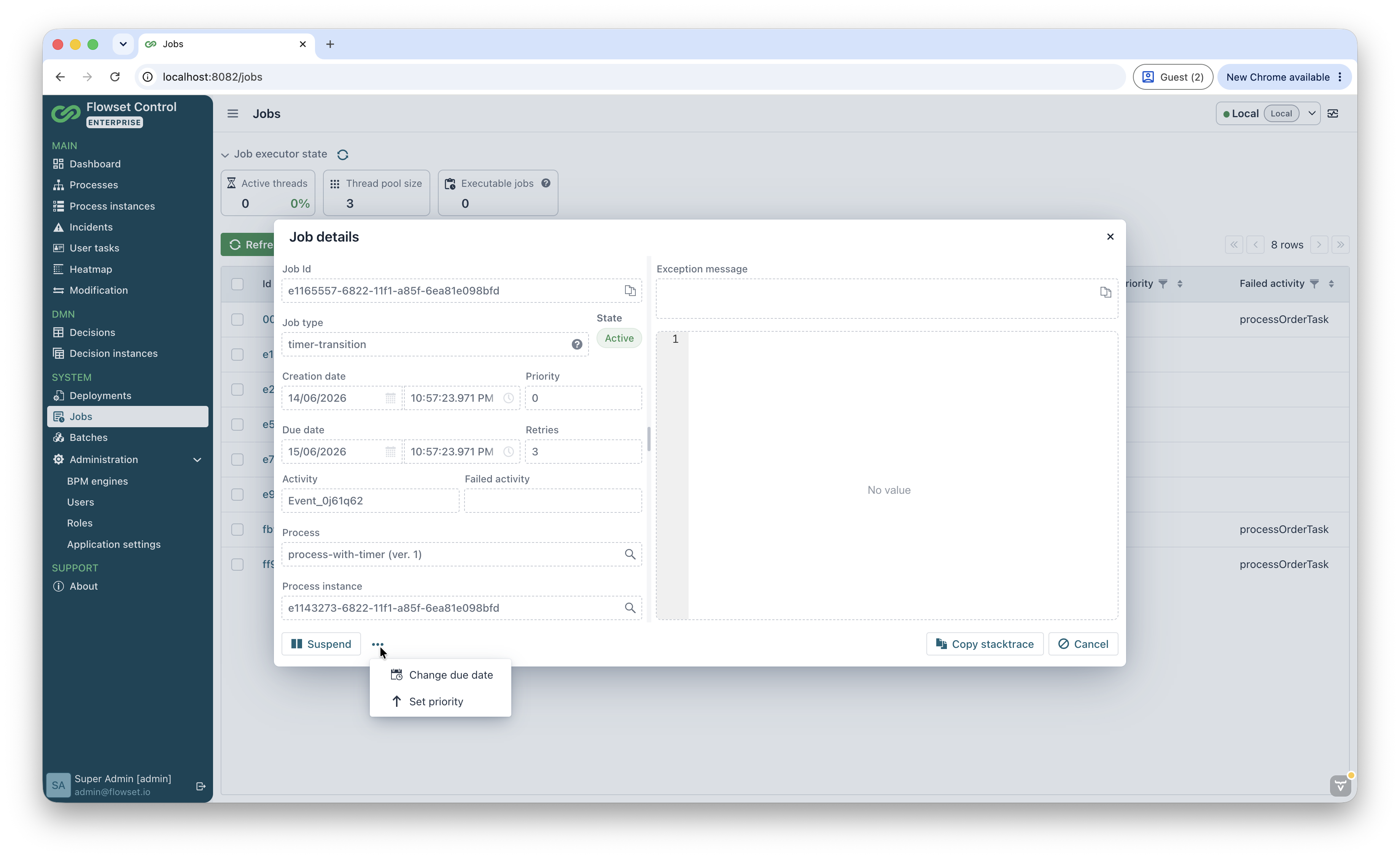

Am unteren Rand des Bildschirms stehen die Aktionen Retry, Activate / Suspend, Copy stacktrace (Aufrufstapel kopieren) und Copy error message (Fehlertext kopieren) zur Verfügung. Die Schaltfläche … öffnet weitere Aktionen — Set priority und Update due date.

Ändern der Priorität

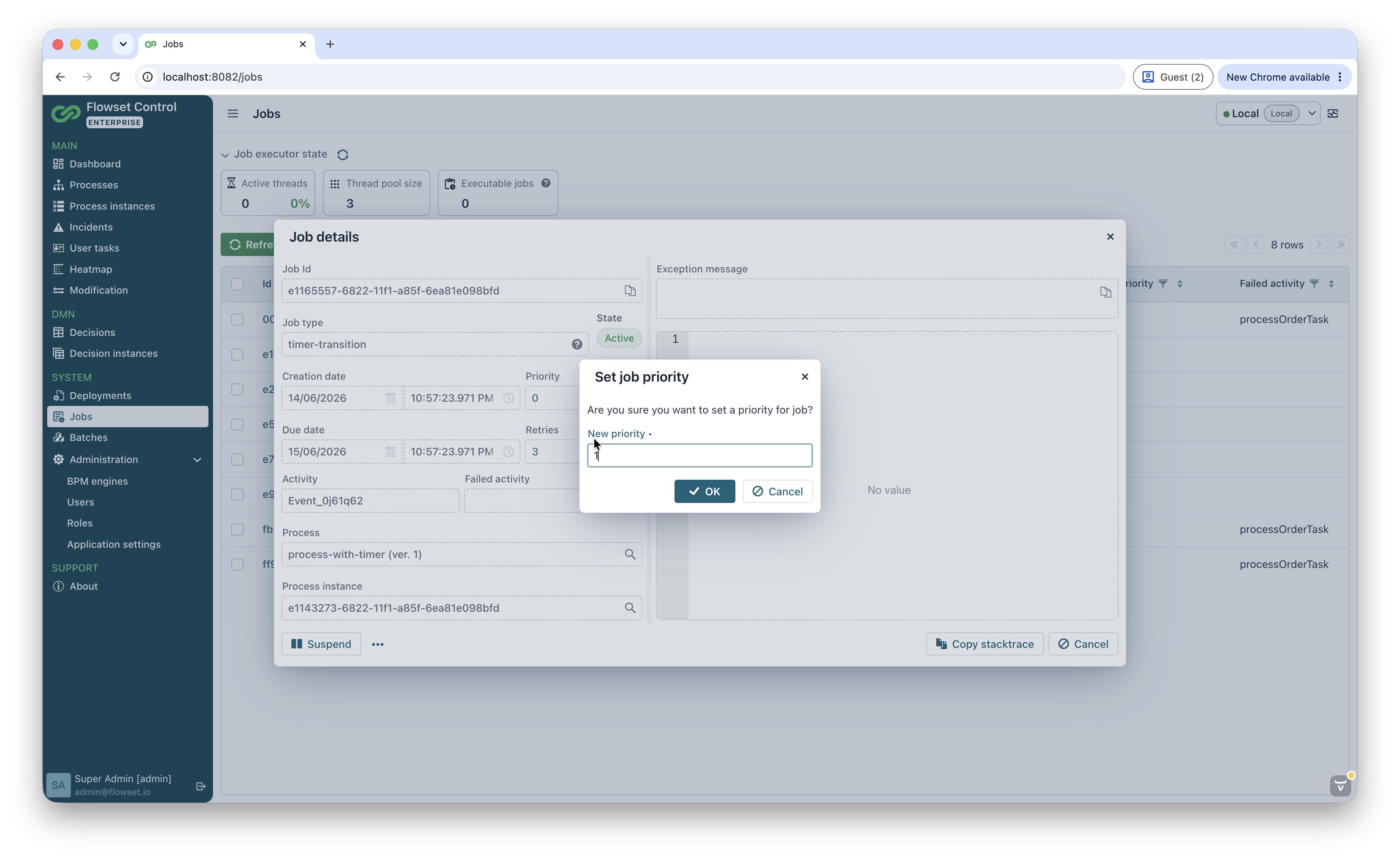

Mit der Aktion Set priority können Sie im Feld New priority eine neue Ausführungspriorität für den Job festlegen. Die Priorität beeinflusst die Reihenfolge, in der Jobs vom Job Executor aufgenommen werden.

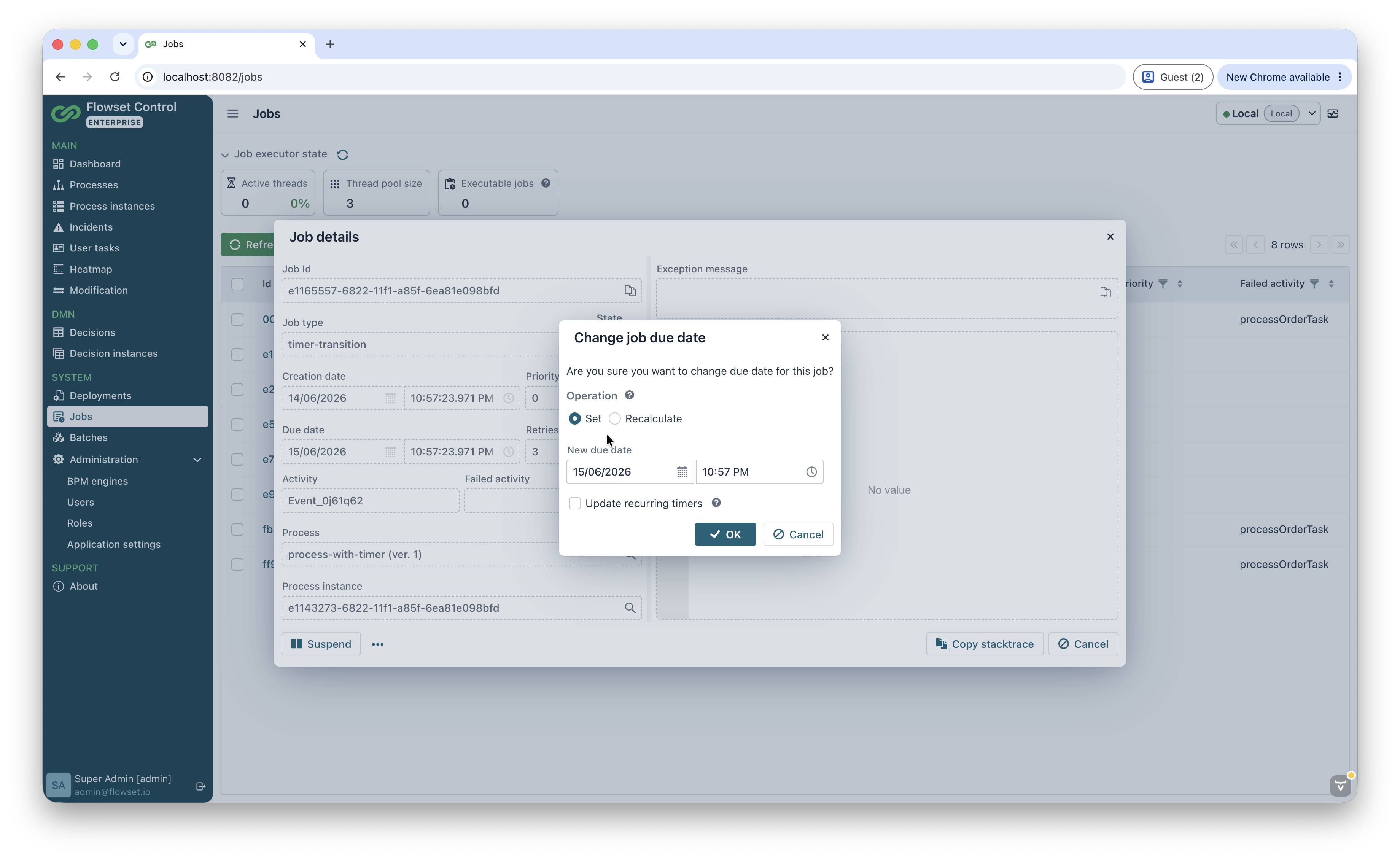

Ändern des Fälligkeitsdatums

Die Aktion Update due date ändert das Fälligkeitsdatum (Due date) des Jobs. Der Satz an Parametern hängt vom Job-Typ ab.

Für einen Timer-Job können Sie den Vorgang (Operation) auswählen:

Set — das Fälligkeitsdatum auf ein vom Benutzer angegebenes Datum und eine Uhrzeit setzen. Bei Auswahl dieses Vorgangs erscheint ein Kontrollkästchen Update recurring timers; ist es aktiviert, wird das Fälligkeitsdatum auch für wiederkehrende Timer aktualisiert.
Recalculate — das Fälligkeitsdatum mithilfe der Engine neu berechnen. Bei Auswahl dieses Vorgangs können Sie das Basisdatum für die Neuberechnung angeben — die current time oder die creation time des Jobs.

Für Nicht-Timer-Jobs genügt es, das neue Ausführungsdatum und die Uhrzeit ohne zusätzliche Parameter anzugeben.

Für Systemjobs vom Typ batch-monitor-job oder batch-seed-job sind zusätzliche Aktionen nicht verfügbar — bei deren Auswahl wird eine Warnung angezeigt, die darauf hinweist, dass es sich um einen Systemjob handelt.

Wenn der Job zum Zeitpunkt der Aktion bereits abgeschlossen ist, wird eine entsprechende Warnung angezeigt.

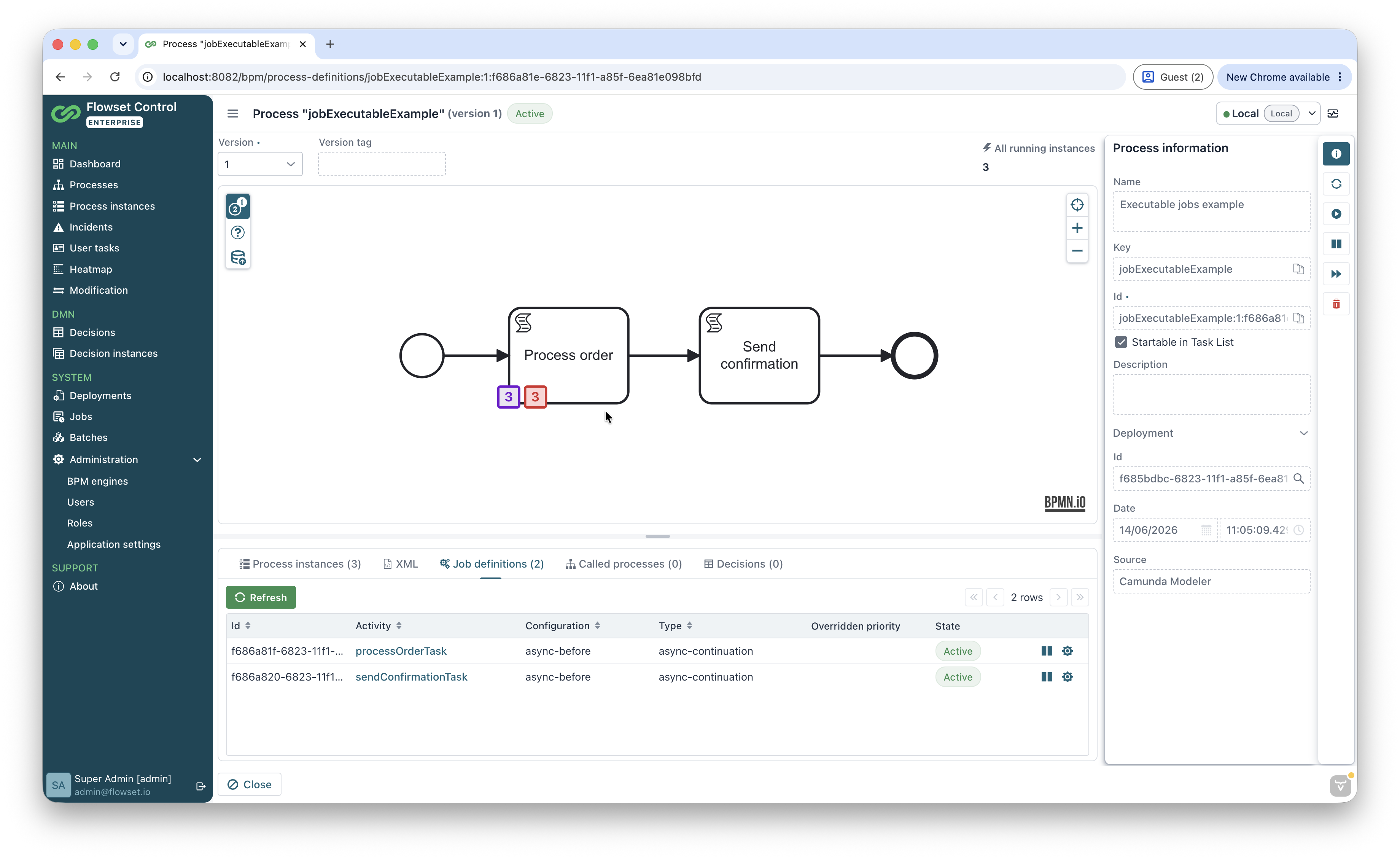

Job-Definitionen-Tab in einer Prozessdefinition

Der Tab Job definitions ist auf dem Bildschirm der Detailansicht einer Prozessdefinition verfügbar und zeigt die Job Definitions der ausgewählten Prozessversion an.

Merkmale des Tabs:

die Daten werden aktualisiert, wenn die ausgewählte Version der Prozessdefinition wechselt;
ein Klick auf den Wert in der Spalte Activity hebt das entsprechende Element im Prozessdiagramm hervor;
für eine Job-Definition stehen Aktivierungs- und Anhalte-Aktionen zur Verfügung (abhängig vom aktuellen Zustand) sowie das Ändern der übersteuernden Priorität.
