Envío de un mensaje
|
Esta función está disponible exclusivamente en la edición Flowset Control Enterprise. |
Flowset Control le permite enviar un mensaje a un motor de BPM conectado directamente desde el diagrama de la instancia de proceso.
Esto resulta útil cuando un proceso está esperando un evento externo y un administrador necesita continuar la ejecución sin llamar manualmente a la REST API a través de Postman o curl.
Un mensaje se puede utilizar para continuar la ejecución de un proceso que está esperando en un Intermediate Message Catch Event o en un Boundary Message Event. Si un proceso se inicia mediante un Message Start Event, el mensaje también puede crear una nueva instancia de proceso.
Cuándo utilizar un mensaje
Utilice un mensaje cuando un evento deba entregarse a una instancia de proceso específica o a un punto de espera concreto en el diagrama. Por ejemplo, un proceso puede estar esperando un pago, la confirmación de un sistema externo o un evento operativo manual.
A diferencia de un mensaje, una señal está pensada para difundir un evento a todos los procesos que están esperando la señal correspondiente. Para escenarios en los que necesita "impulsar hacia delante esta instancia de proceso concreta", normalmente se utiliza un mensaje.
Envío de un mensaje desde el diagrama

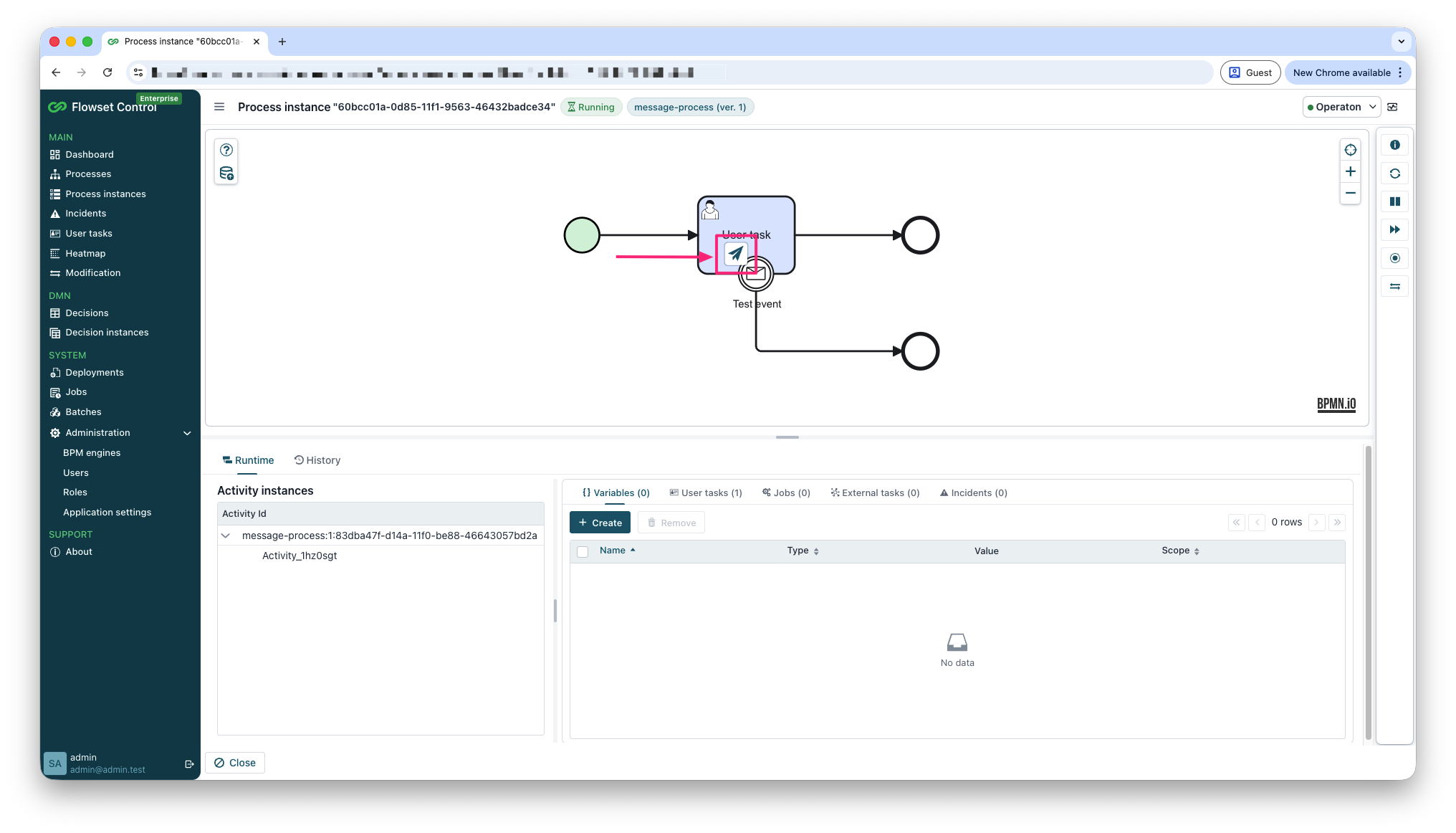

Si una instancia de proceso activa está esperando un mensaje, Control muestra una superposición de envío junto al Message Event en el diagrama.
Para enviar un mensaje:
-
Abra la pantalla Process instances.
-
Localice la instancia de proceso requerida y haga clic en View.
-
En el diagrama, localice el Message Event activo.
-
Haga clic en el icono de envío de mensaje en la superposición.
-

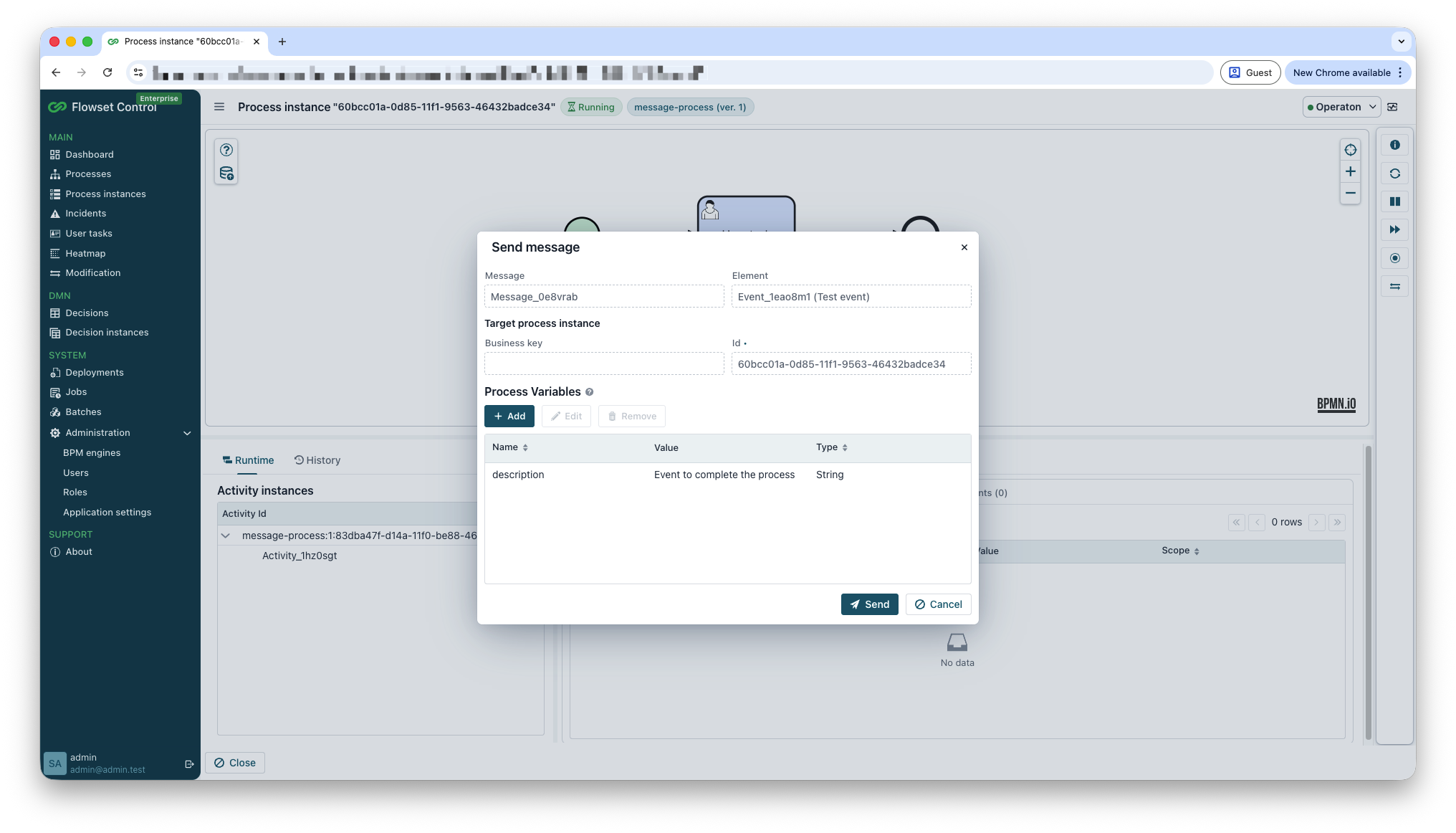

En el cuadro de diálogo Send message, compruebe los parámetros del mensaje.
-
Si es necesario, agregue variables a la tabla Process Variables.
-
Haga clic en Send.

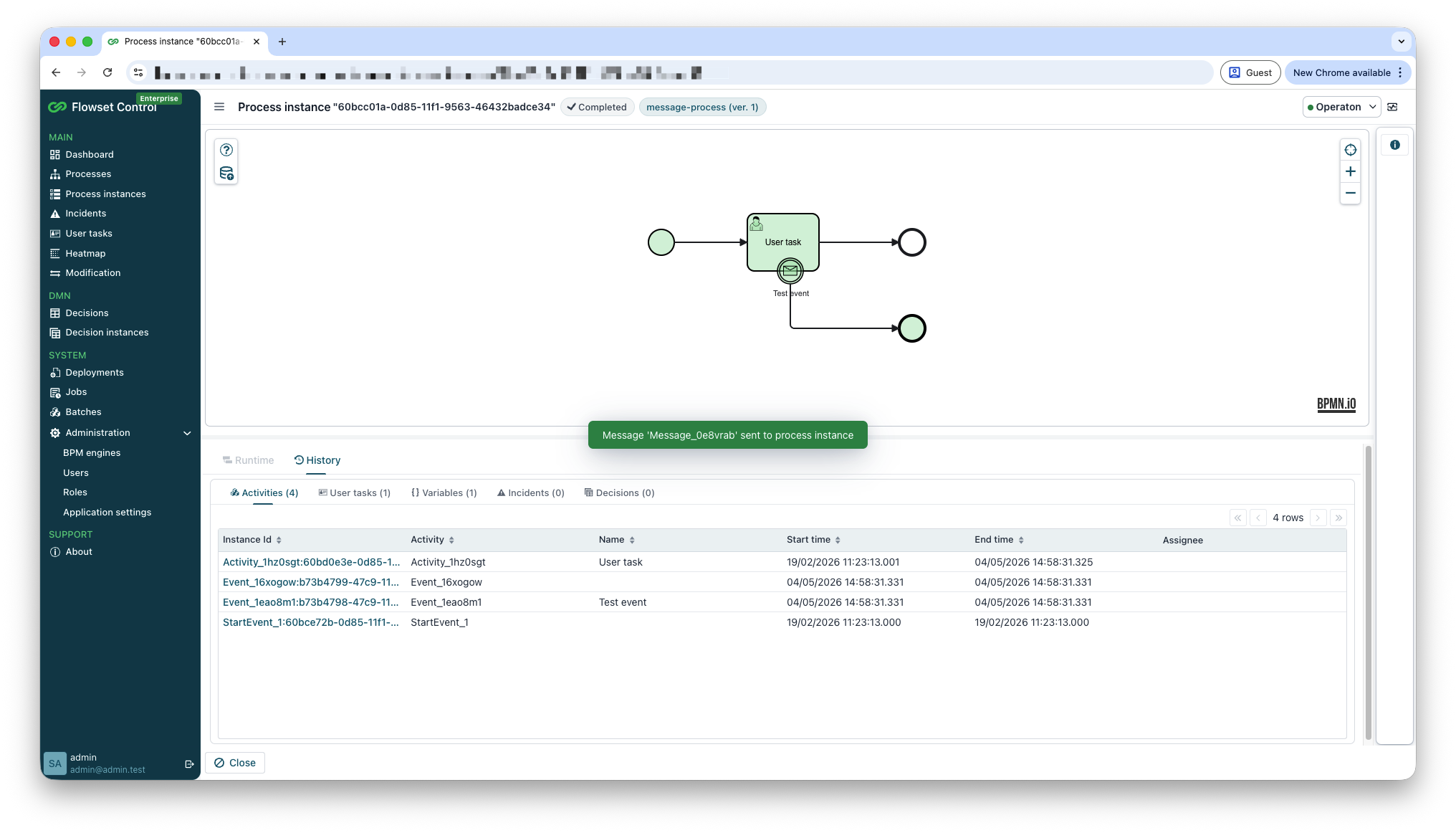

Una vez que el mensaje se envía correctamente, Control muestra una notificación y actualiza el estado de la instancia de proceso.
Campos del cuadro de diálogo
| Campo | Descripción |
|---|---|
Message |
El nombre del mensaje que se enviará al motor. Control completa este valor a partir del Message Event seleccionado. |
Element |
El elemento BPMN desde el que se abrió el cuadro de diálogo. Este campo le ayuda a verificar que el mensaje se está enviando al lugar correcto del diagrama. |
Business key |
La clave de negocio de la instancia de proceso de destino, si está establecida. La clave de negocio puede utilizarse para localizar y verificar el proceso requerido. |
Id |
El identificador de la instancia de proceso de destino. Al enviar desde el diagrama, Control completa automáticamente el identificador de la instancia actual. |
Process Variables |
Variables que se pasarán al proceso junto con el mensaje. Las variables se pueden agregar, cambiar o eliminar antes del envío. |

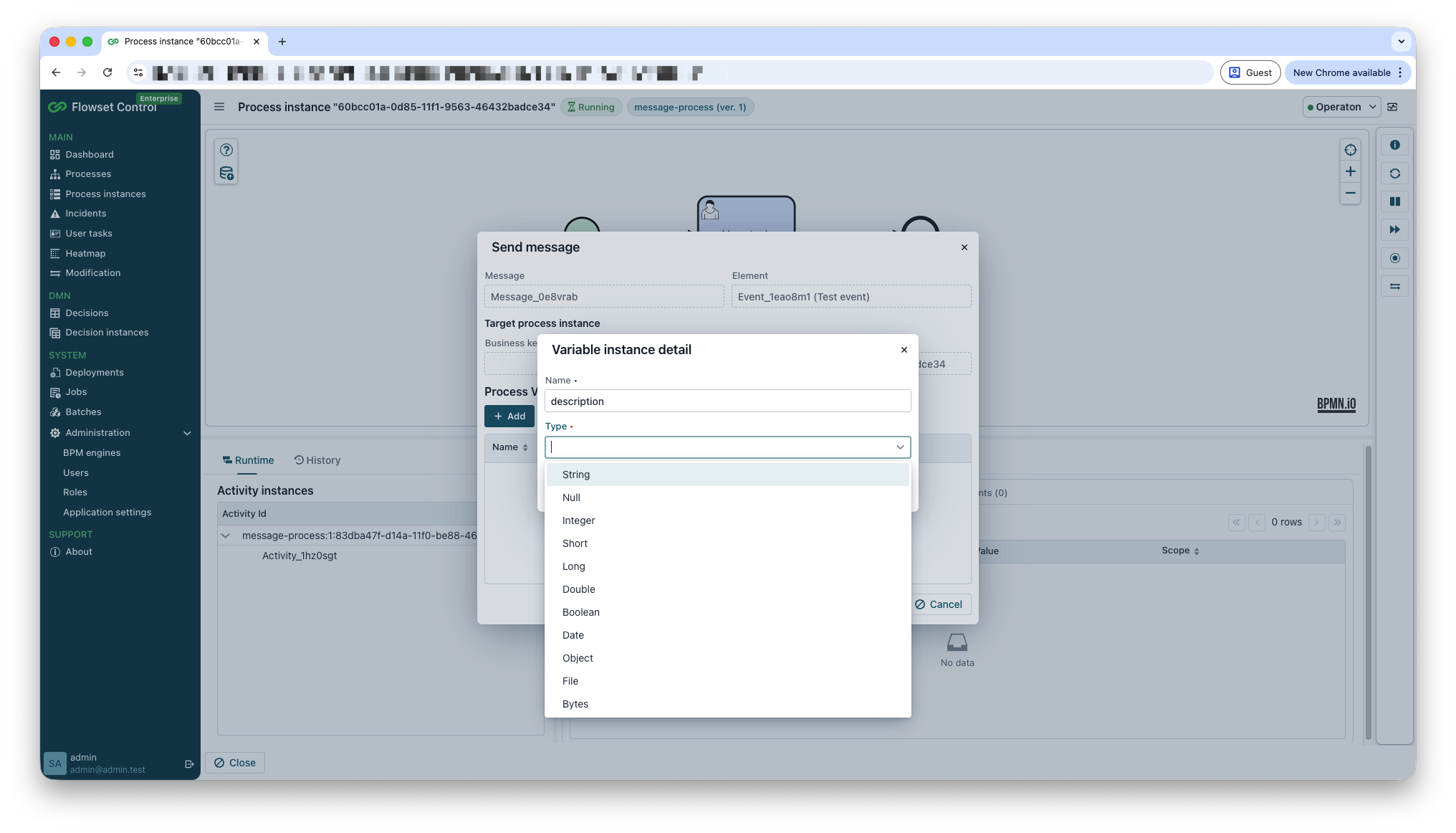

Variables de proceso
Las variables de la tabla Process Variables se pasan en el cuerpo de la solicitud como processVariables.
Para cada variable, especifique:
-
nombre;
-
tipo;
-
valor.
Se admiten todos los tipos de datos principales.
Los escenarios típicos utilizan String, Boolean, Integer, Double y Date.
