Despliegues

Flowset Control permite a los administradores ver y gestionar despliegues que contienen definiciones de proceso, tablas de decisión y otros recursos. Todos los despliegues se muestran en una lista ordenable y filtrable dentro de la vista Deployments.

Lista de despliegues

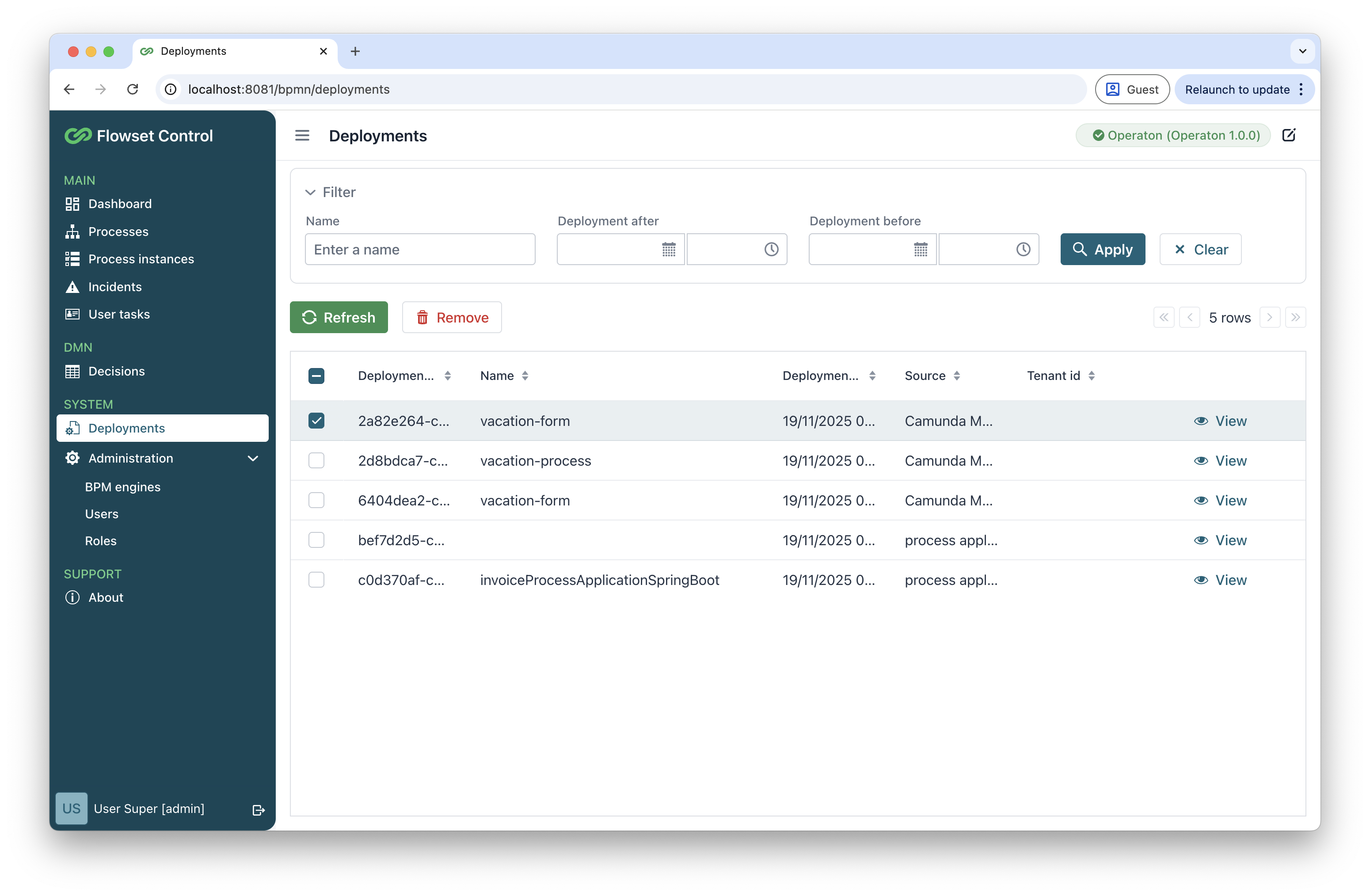

La vista de lista de despliegues muestra todos los despliegues presentes actualmente en el sistema en formato de tabla:

deployments

Utilice el campo de búsqueda para localizar despliegues por nombre o por fecha.

Las siguientes acciones están disponibles:

Acción Descripción

Refresh

Recarga la lista de despliegues actual desde el motor de BPM conectado.

Remove

Elimina el despliegue seleccionado. Aparece un cuadro de diálogo de confirmación con las siguientes opciones:

  • All instances: Elimina las instancias de proceso en ejecución e históricas asociadas.

  • Skip custom listeners: Cuando está habilitado, solo se ejecutan los listeners integrados del motor durante la eliminación. Se omitirá la lógica de los listeners personalizados.

  • Skip I/O mappings: Cuando está habilitado, las asignaciones de variables de entrada/salida definidas para el despliegue se ignoran durante el proceso de eliminación.

Una vez confirmado, el despliegue se elimina de forma permanente.

View

Muestra información detallada del despliegue. Consulte Visualización de los detalles del despliegue.

Visualización de los detalles del despliegue

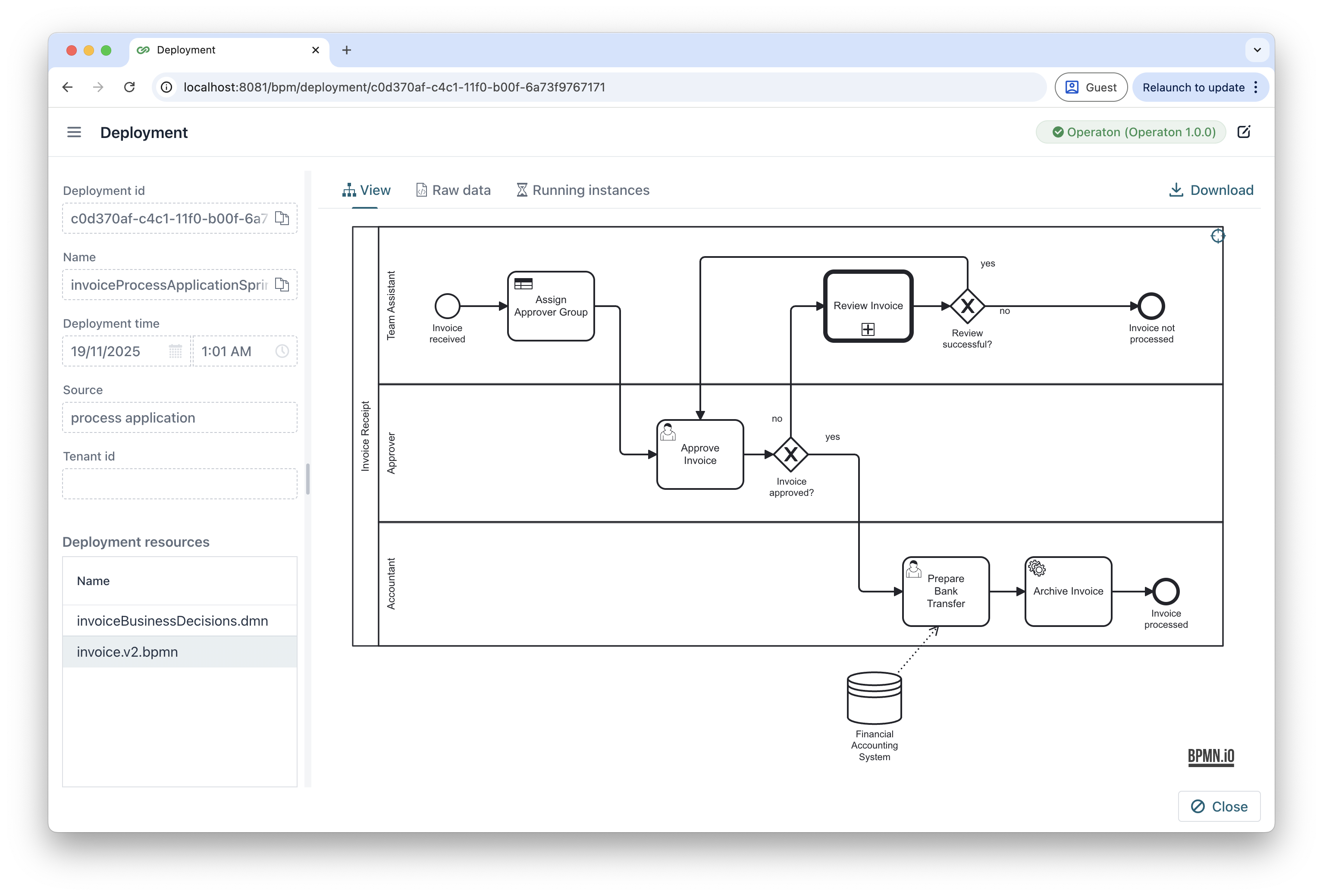

Para inspeccionar el contenido de un despliegue, seleccione la acción View de la lista de despliegues. Esto abre una vista de detalles dedicada organizada en dos paneles principales.

deployment details

Panel de metadatos

El panel izquierdo muestra información esencial sobre el despliegue:

  • Deployment id - el identificador único asignado por el sistema.

  • Name - el nombre legible del despliegue.

  • Deployment time - la fecha y la marca de tiempo exactas en que se creó el despliegue.

  • Source - indica el origen del despliegue. Por ejemplo:

    • process application para despliegues creados durante el arranque de la aplicación.

    • Flowset Control para despliegues cargados directamente a través de Flowset Control.

  • Tenant id - el identificador de tenant asociado con el despliegue.

Debajo de los metadatos, el panel izquierdo también enumera todos los recursos del despliegue, incluidos:

  • Definiciones de proceso

  • Tablas de decisión

  • Otros recursos compatibles

Panel de vista previa de recursos

El panel derecho muestra dinámicamente una vista previa del recurso seleccionado de la lista. Para archivos con componentes visuales, como diagramas de proceso BPMN o tablas de decisión DMN, el sistema renderiza una vista previa gráfica junto con los metadatos técnicos.

Mediante el botón Download, puede recuperar archivos de recursos individuales (BPMN, DMN, etc.).

Según el tipo de recurso, el panel contiene dos o tres pestañas.

Pestaña View

Esta pestaña proporciona una representación visual del recurso. Por ejemplo:

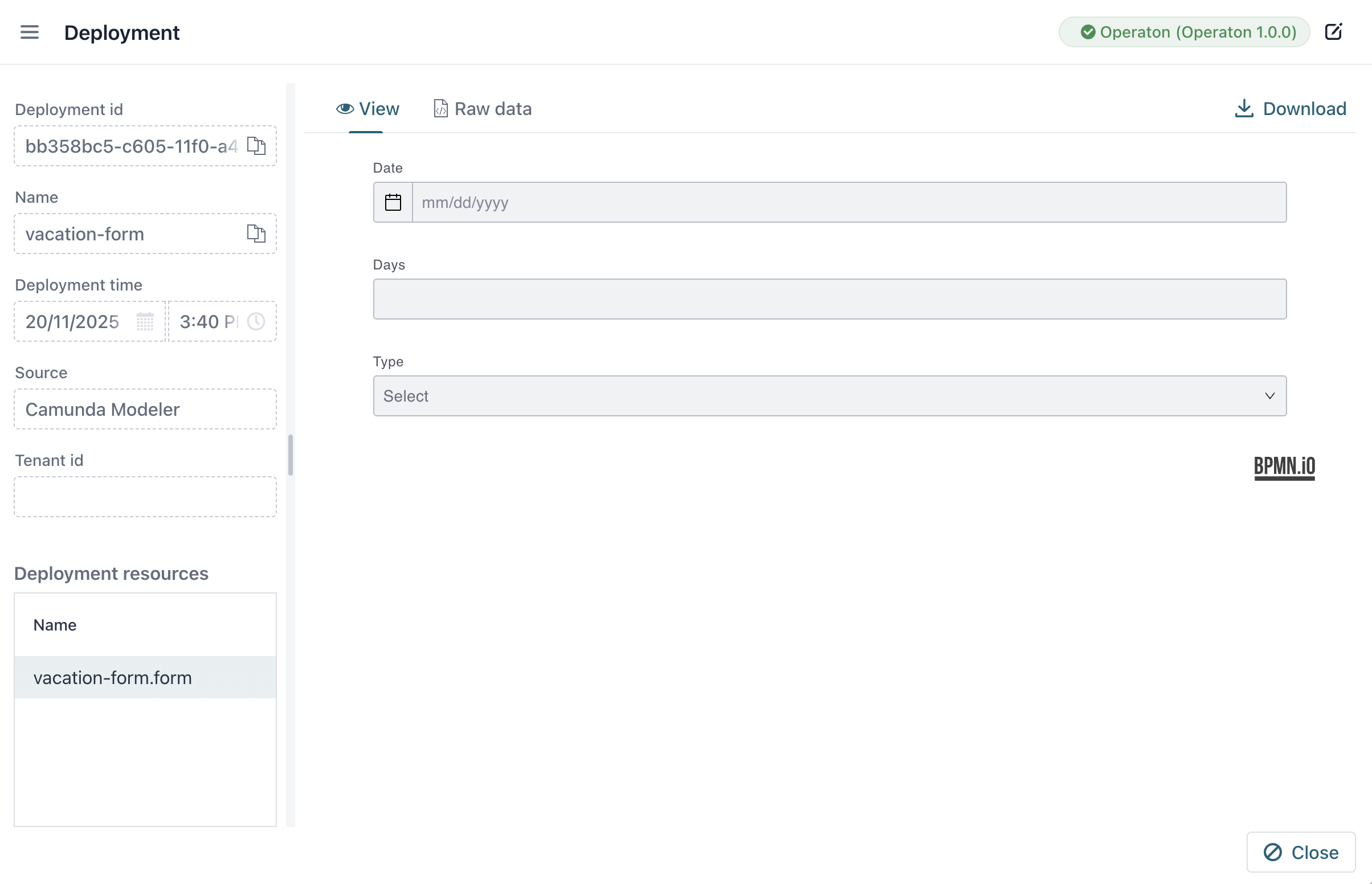

  • Forms: Renderiza el diseño de la interfaz del formulario tal y como aparecería a los usuarios.

    deployment resource form

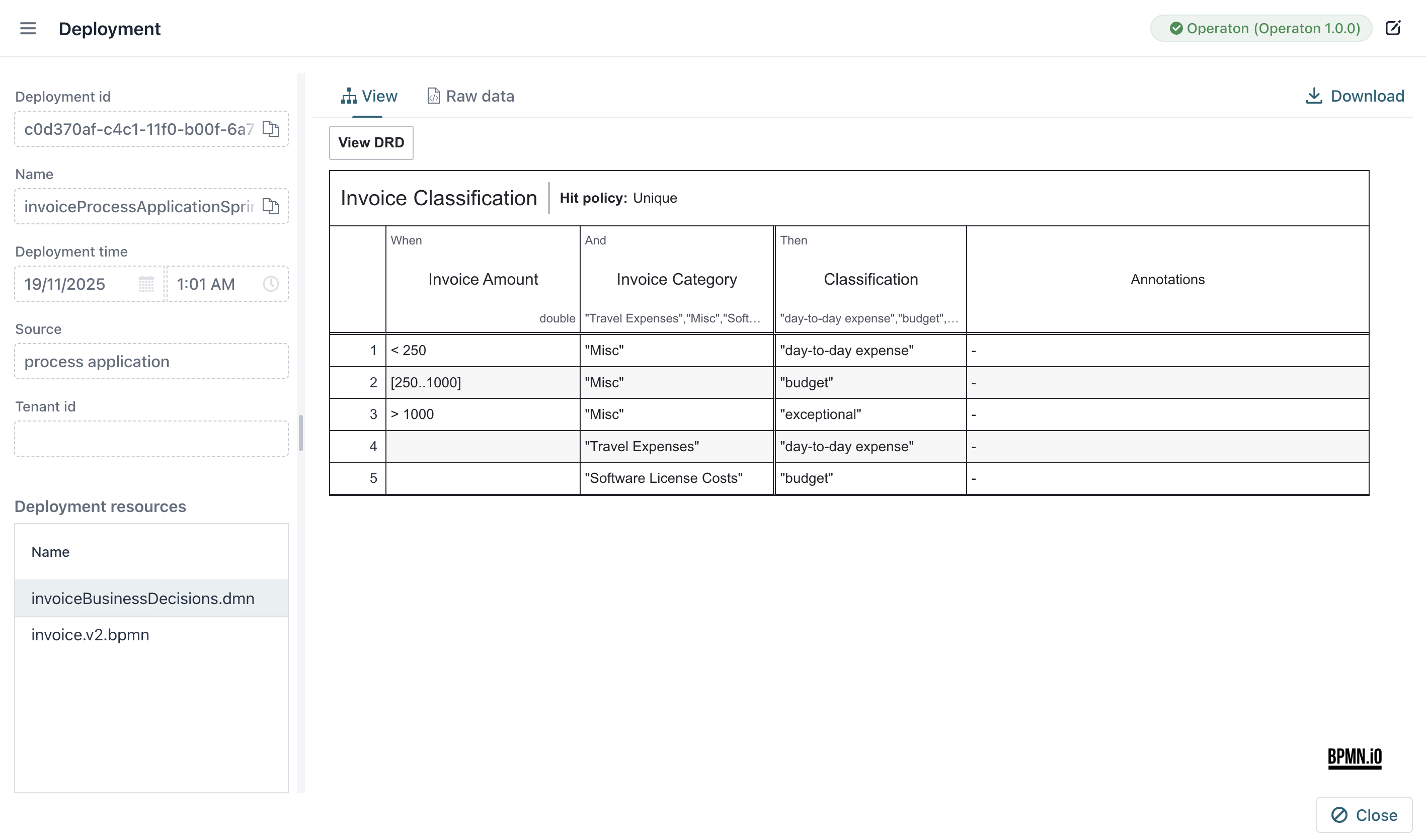

  • DMN Decision Tables: Muestra el DRD. Haga clic en cualquier nodo del DRD para abrir la tabla de decisión DMN correspondiente en una vista detallada.

    deployment resource drd

Pestaña Raw

Muestra el código fuente sin procesar del recurso:

  • Para archivos DMN/BPMN: muestra el código fuente XML.

  • Para scripts/formularios: muestra el contenido original basado en texto.

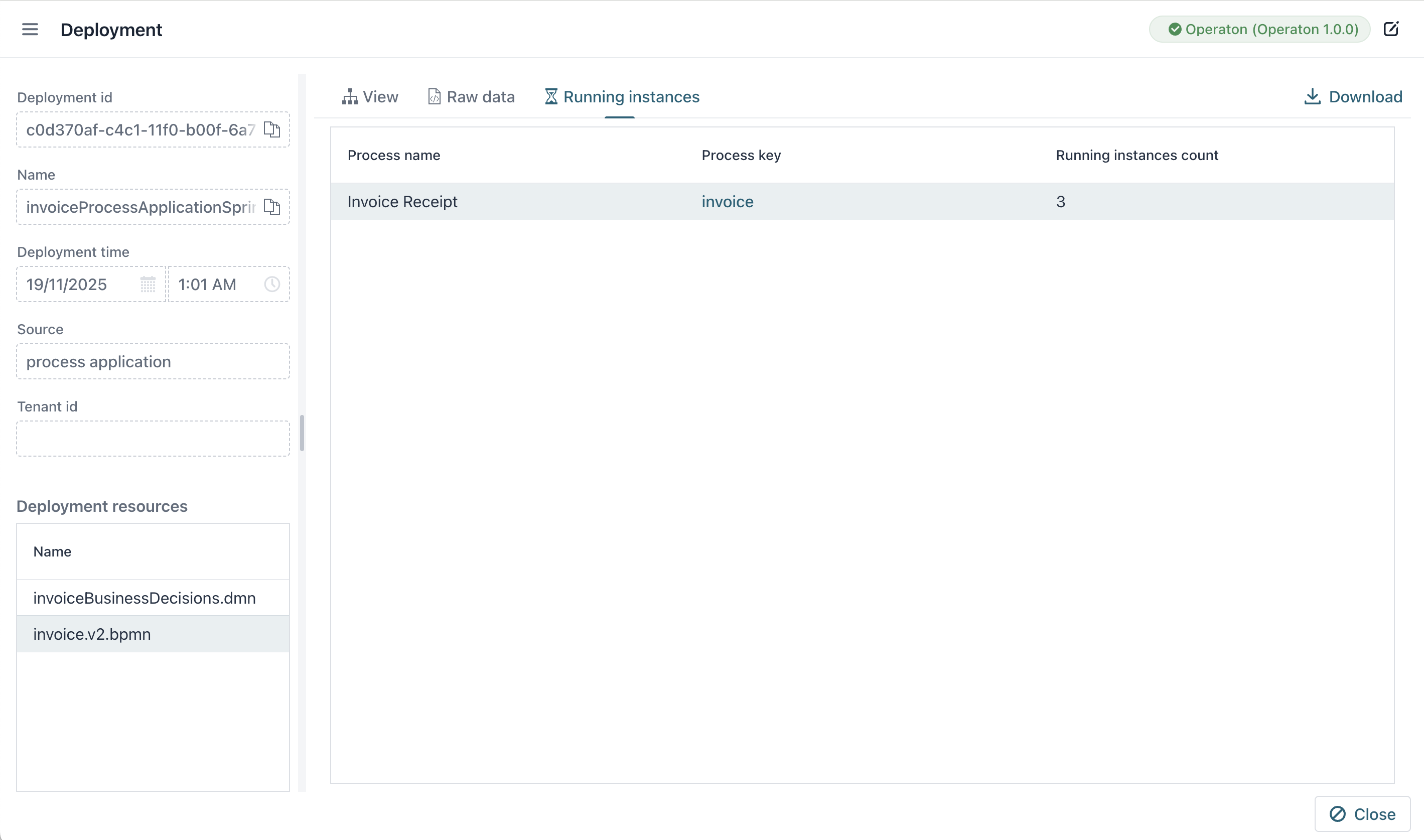

Pestaña Running Instances (solo BPMN)

Para un recurso de proceso BPMN, esta pestaña muestra una tabla de instancias de proceso activas iniciadas a partir de esta definición.

deployment resource bpmn

La columna Process key contiene enlaces a los Process Instance Details.
