Límites de transacción

Esta funcionalidad está disponible exclusivamente en la edición Flowset Control Enterprise.

La visualización de los límites de transacción es un resaltado visual de los puntos de confirmación (commit) y los estados de espera del motor BPM. La funcionalidad ayuda a:

  • comprender dónde el proceso guarda su estado;

  • ver dónde se crean nuevas transacciones;

  • analizar la corrección de las continuaciones asíncronas;

  • identificar riesgos de reintentos y posibles cuellos de botella.

La funcionalidad está disponible en las siguientes páginas:

Cómo habilitar la visualización

  1. Navegue a Processes o Process Instances.

  2. Seleccione el proceso deseado.

  3. Abra el diagrama.

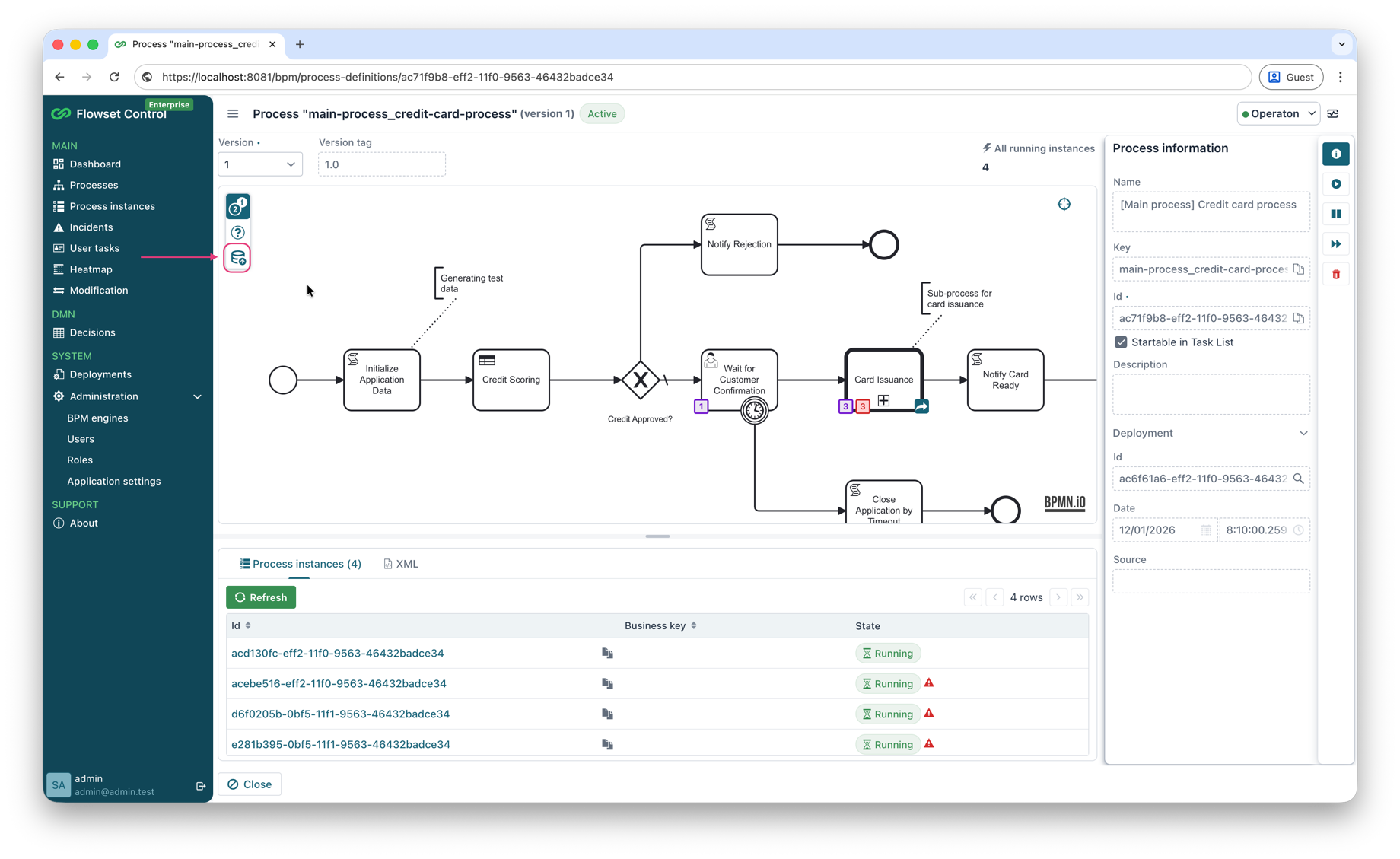

  4. Habilite Transaction Boundary Display.

    transaction 1

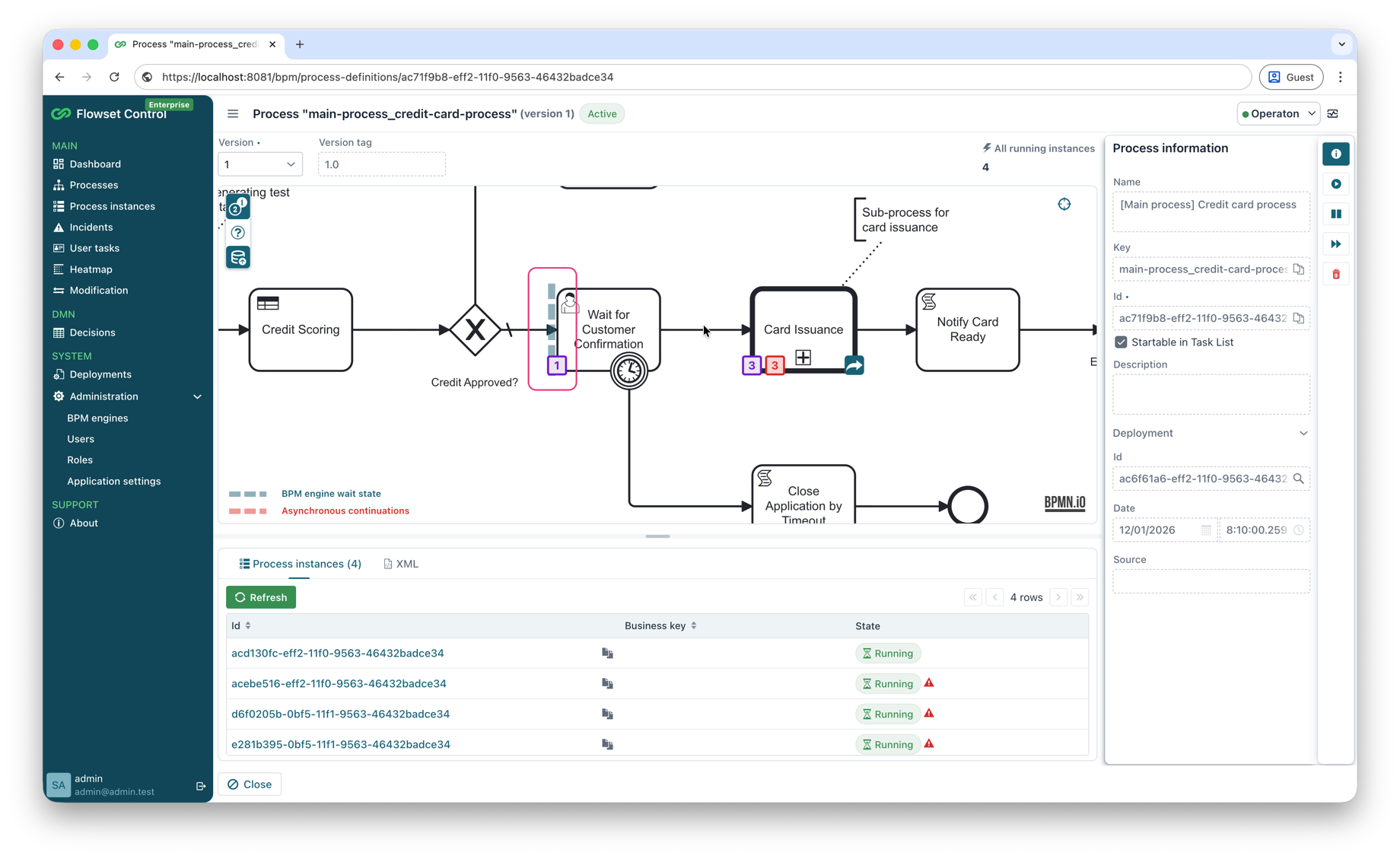

Los límites de transacción se mostrarán directamente en el diagrama BPMN.

transaction 2

Leyenda del diagrama

Para la visualización se utilizan dos tipos de líneas discontinuas:

transaction 2

  • Líneas discontinuas azules — confirmaciones de transacción realizadas por el motor BPM de forma predeterminada.

  • Líneas discontinuas rojas — confirmaciones definidas por un desarrollador durante el modelado del proceso.

Estado de espera del motor BPM

Se indica mediante marcadores azules en los flujos entrantes o salientes de un elemento.

  • Marca el punto en el que el proceso guarda su estado y entra en modo de espera.

  • Tras este punto, la ejecución continúa dentro de una nueva transacción.

  • Suele corresponder a:

    • Service Task (External);

    • Receive Task;

    • User Task;

    • Message Catch Event;

    • Timer Event;

    • Signal Event;

    • Event Based Gateway;

Continuaciones asíncronas (Async Before/After)

Se indican mediante marcadores discontinuos rojos en los límites de un elemento.

  • Señalan que se crea una transacción independiente antes (async before) o después (async after) de que se ejecute una actividad.

  • Permiten aislar la ejecución de una actividad.

  • Se utilizan para mejorar la tolerancia a fallos y la manejabilidad del proceso.

Notas y recomendaciones

  • Si un elemento está marcado como estado de espera, su ejecución siempre comienza en una nueva transacción.

  • Las continuaciones asíncronas son útiles para "fragmentar" segmentos síncronos largos.

  • Un número excesivo de límites de transacción puede provocar un aumento de la sobrecarga transaccional.
