Decisiones DMN
La aplicación proporciona soporte integral para tablas de decisión DMN (Decision Model and Notation) a través del elemento de menú DMN → Decisions.
Al seleccionar este elemento de menú se muestra una lista completa de todas las tablas de decisión desplegadas actualmente en su motor de BPM activo.
| Las definiciones e instancias de decisión se muestran utilizando datos históricos. |

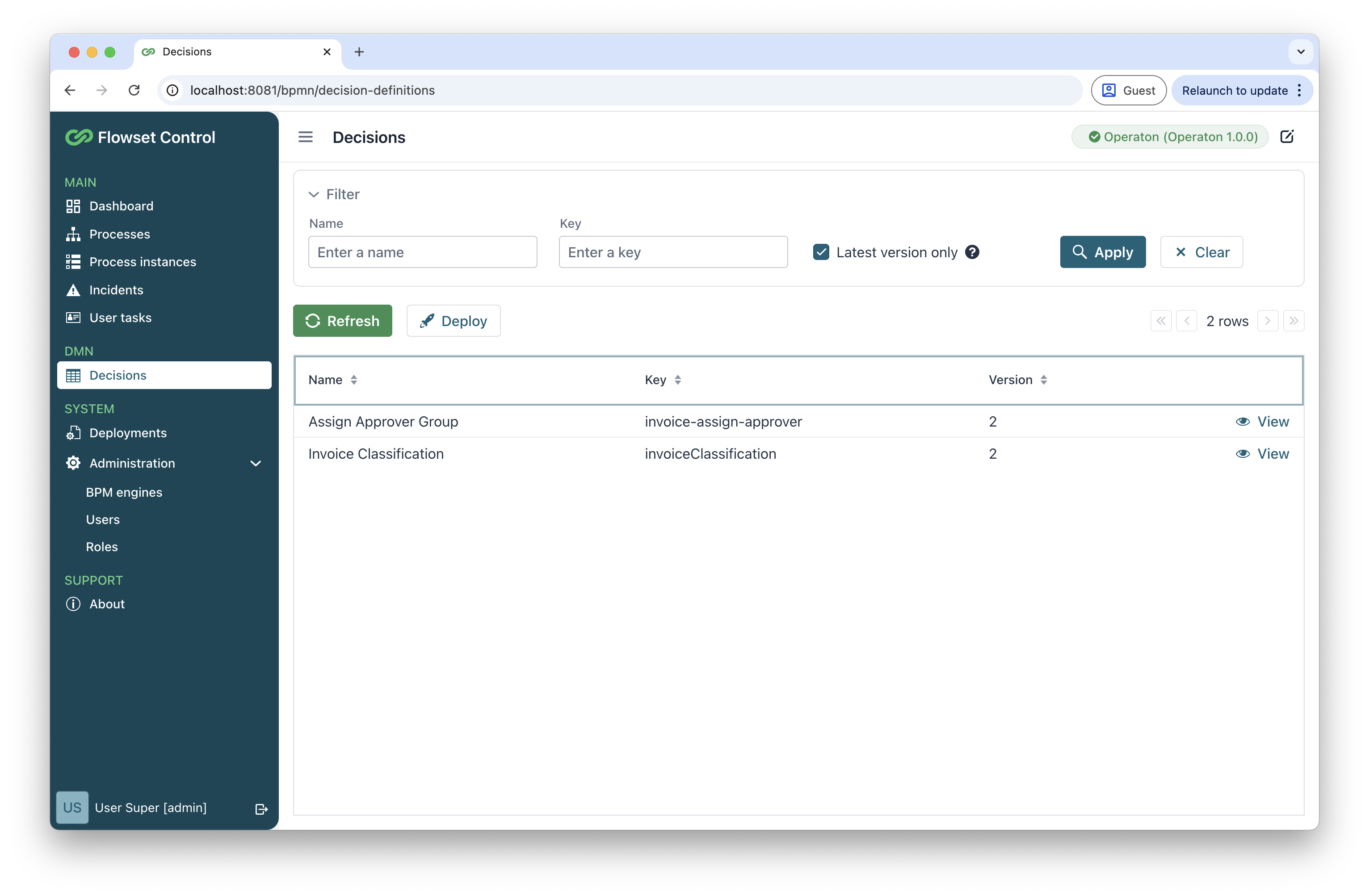

Lista de tablas de decisión
La vista Decisions muestra todas las tablas de decisión DMN desplegadas en su motor de BPM activo en un formato de tabla ordenable y filtrable.
En la parte superior de la tabla aparece un filtro simplificado con el siguiente comportamiento:
-
Admite búsqueda básica por nombre y por clave
-
Incluye la opción de casilla de verificación Latest version only
| La búsqueda por nombre y el filtro Latest version only son mutuamente excluyentes. Cuando se especifica un nombre, la casilla de verificación Latest version only se desactiva automáticamente para garantizar resultados precisos. |
Las siguientes acciones están disponibles:
| Acción | Descripción |
|---|---|
Refresh |
Recarga la lista de decisiones DMN actual desde el motor de BPM conectado. |
Deploy |
Carga y despliega nuevos archivos DMN. Consulte Despliegue de una tabla DMN. |
View |
Muestra información detallada de la tabla DMN. Consulte Visualización de los detalles de la decisión. |
Evaluate decision |
Abre una vista de evaluación independiente para la tabla de decisión seleccionada. Consulte Evaluación de decisiones. |
Despliegue de una tabla DMN
Para desplegar una tabla DMN:
-
En la vista Decisions, haga clic en Deploy
-

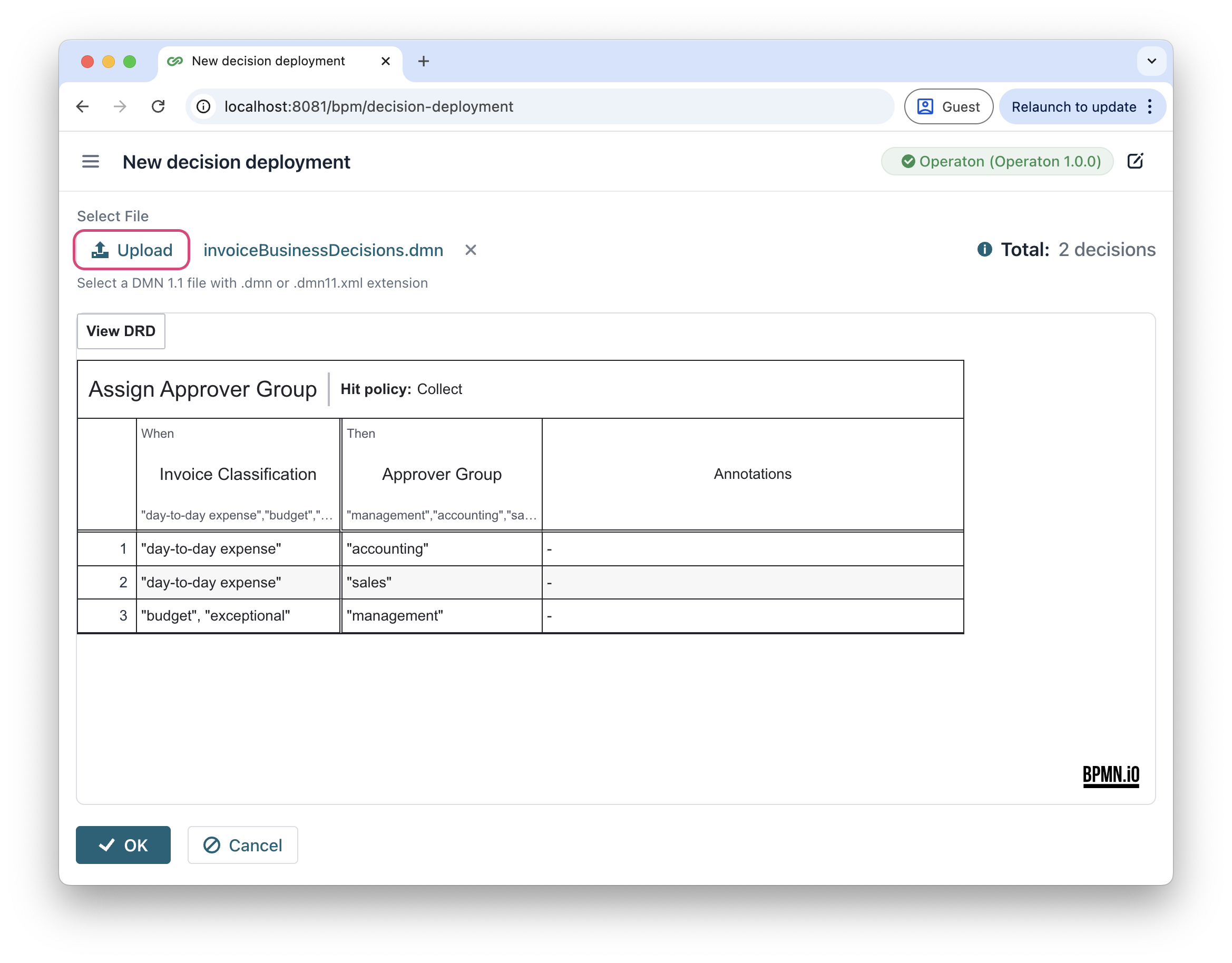

En la vista New decision deployment, haga clic en Upload y seleccione su archivo DMN 1.1 (.dmn o .dmn11.xml).
-
Haga clic en OK para completar el despliegue.
Visualización de los detalles de la decisión
La acción View proporciona una visión integral de la definición de decisión desplegada.
Seleccione una definición de decisión desplegada y haga clic en View en la columna de acciones. La aplicación se abre en una vista de varias pestañas:
-

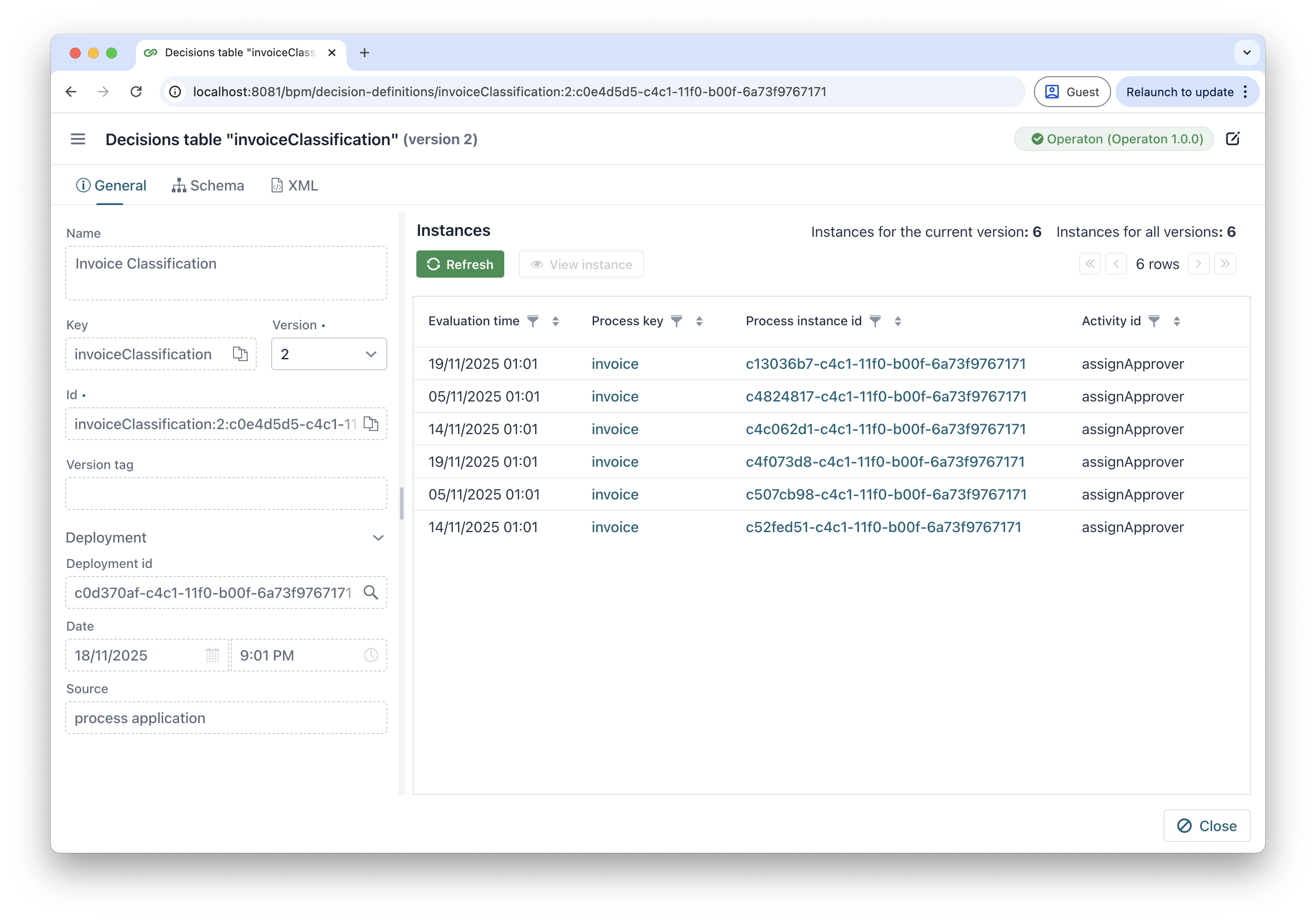

La pestaña General - información básica de la tabla de decisión.
El panel izquierdo contiene:
-
Name - identificador legible de la tabla de decisión.
-
Key - clave de negocio única para referencia.
-
Version - la versión de la definición de decisión.
-
Id - identificador único generado por el sistema.
-
Deployment Id - incluye un enlace directo para navegar al despliegue principal.
El panel derecho muestra instancias de ejecución concretas en formato tabular con:
-
Filtros de columna integrados en la cabecera de la tabla.
-
Capacidad de profundizar en instancias específicas.
-
-

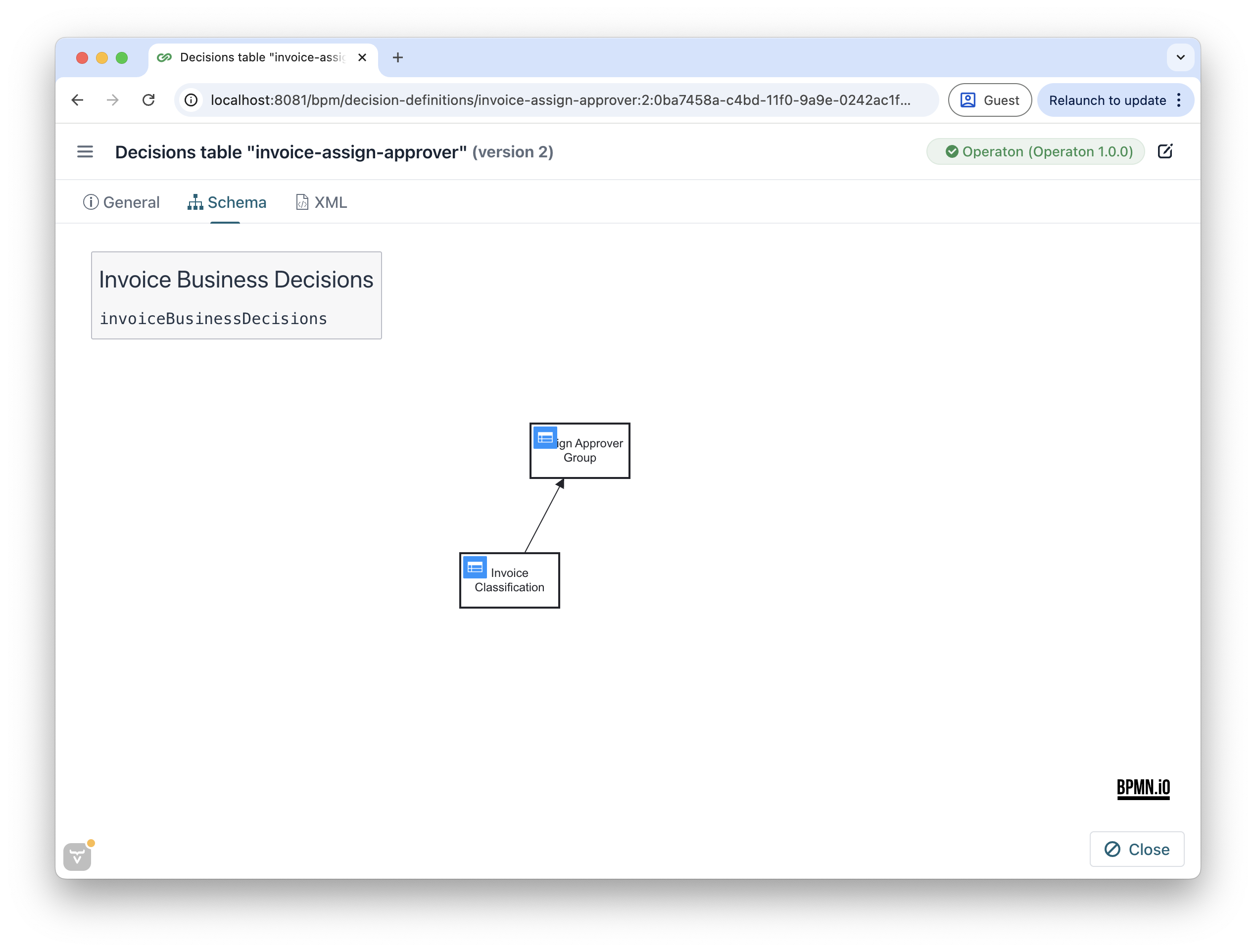

La pestaña Schema - un diagrama de la definición de decisión desplegada.
-

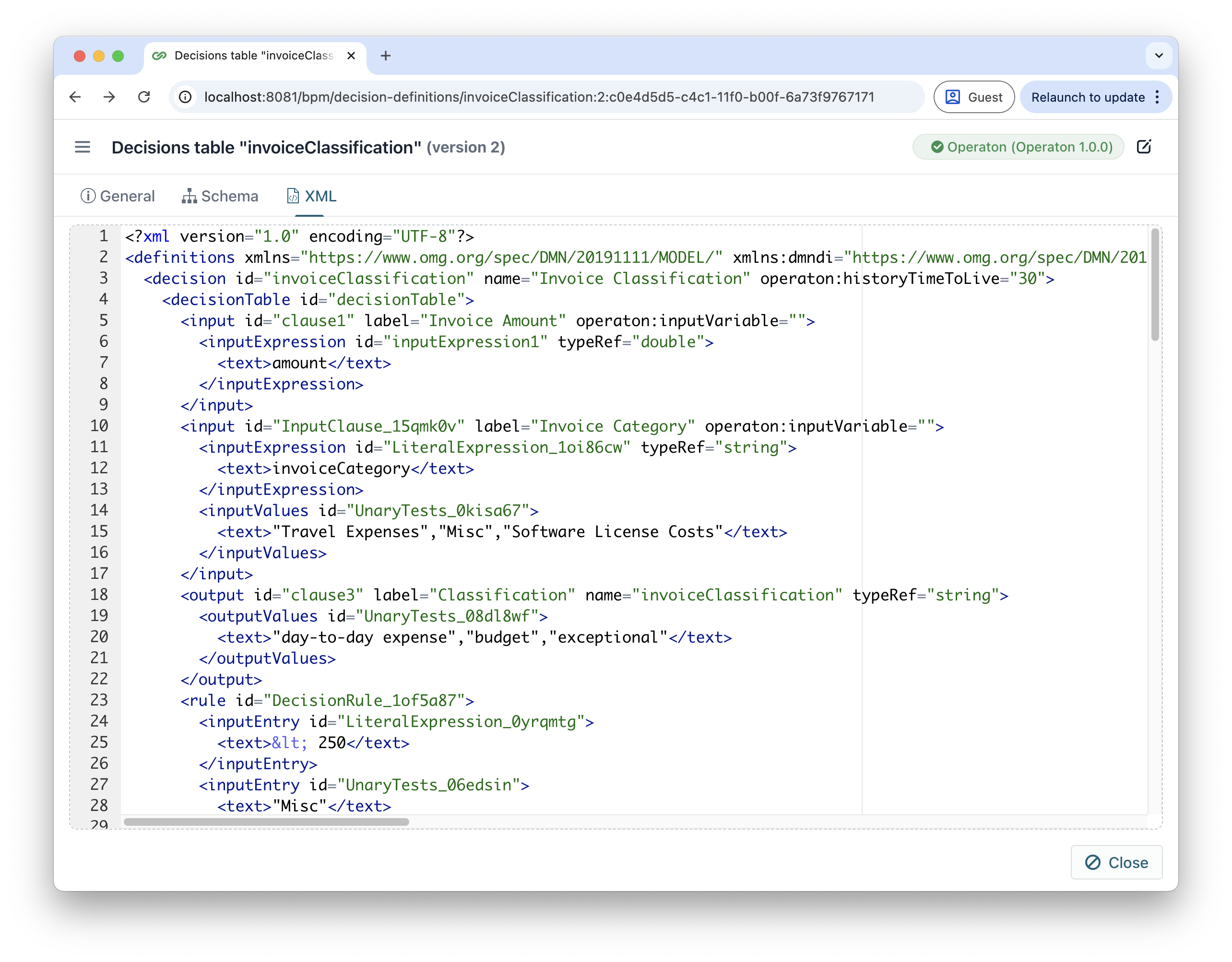

La pestaña XML - definición DMN 1.1 sin procesar
Análisis de instancias de decisión

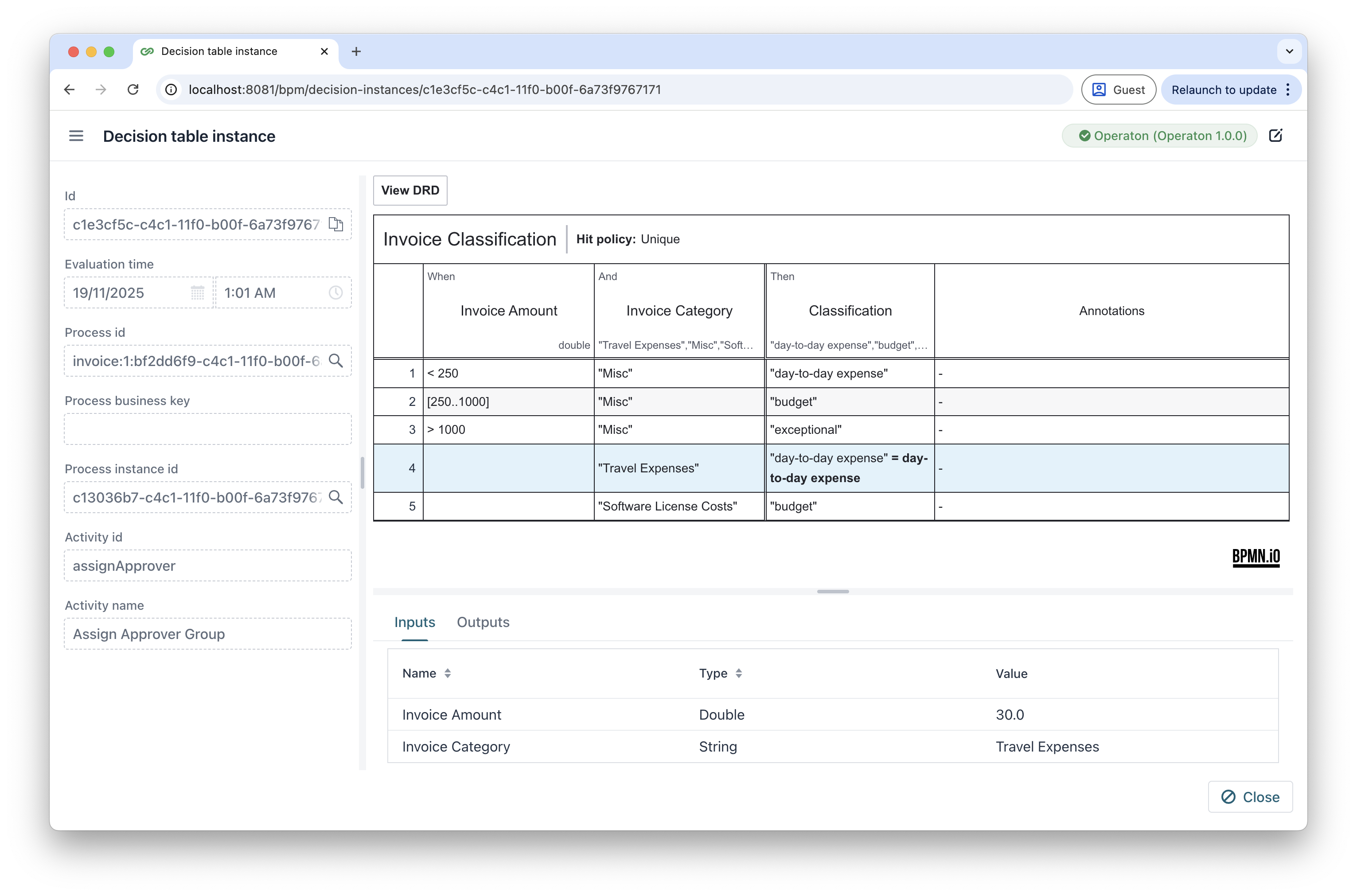

La vista de instancia de tabla de decisión incluye la información básica sobre esta instancia y funciones especializadas para analizar las ejecuciones.
Parámetros de entrada/salida
-
Representación tabular clara de todos los parámetros.
-
Organizados por flujo de ejecución.
Reglas resaltadas
-
Las reglas aplicadas se destacan visualmente.
-
La codificación por colores indica qué expresiones se evaluaron y activaron.
Vista DRD
El botón View DRD proporciona acceso al Decision Requirements Diagram completo, con las siguientes consideraciones:
-
Al navegar a la vista DRD se borran los resaltados de ejecución actuales.
-
El diagrama muestra la red completa de dependencias de decisión.
